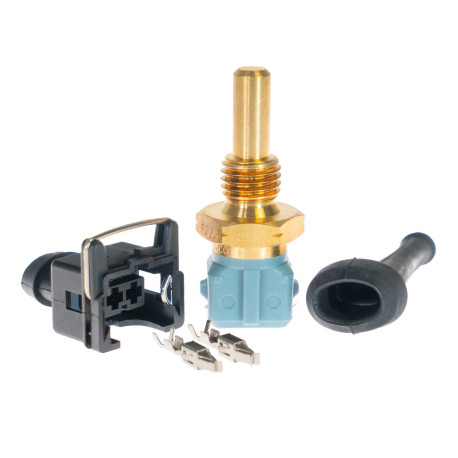

Link senzor temperature rashladne tekućine (NTC12)

Link NTC12 senzor temperature je visokokvalitetni NTC termistor namijenjen mjerenju temperature tekućina, uključujući rashladnu tekućinu, ulje i gorivo. S navojem M12 x 1.5, radnim rasponom od -40°C do 130°C te kompaktnom i robusnom konstrukcijom pruža točno mjerenje temperature za širok raspon motorsport i performance primjena.

Upozorenja

Brtvena podloška nije uključena. Kod većine upravljačkih jedinica može se spojiti izravno na temperaturni ulaz ili na analogni ulaz pomoću vanjskog pull-up otpornika na 5V. Prikladan je bilo koji položaj montaže.

Specifikacije

Istaknuto

Link NTC12 senzor temperature ima sljedeće specifikacije:

• NTC termistor.

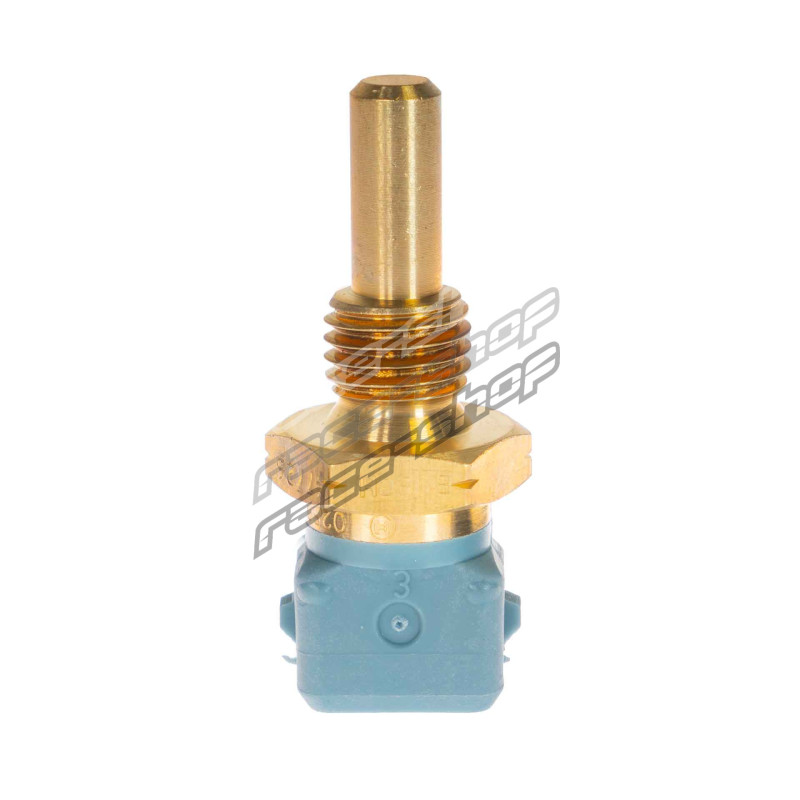

• Vanjski navoj M12 x 1.5.
• Temperaturni raspon: -40°C do 130°C.
• Nazivni otpor: 2.5k Ohm +/-5% pri 20°C.
• Točnost pri 25°C: +/-1.4°C.
• Točnost pri 100°C: +/-3.4°C.
• Vrijeme odziva (tau63): <15s (mirna voda).

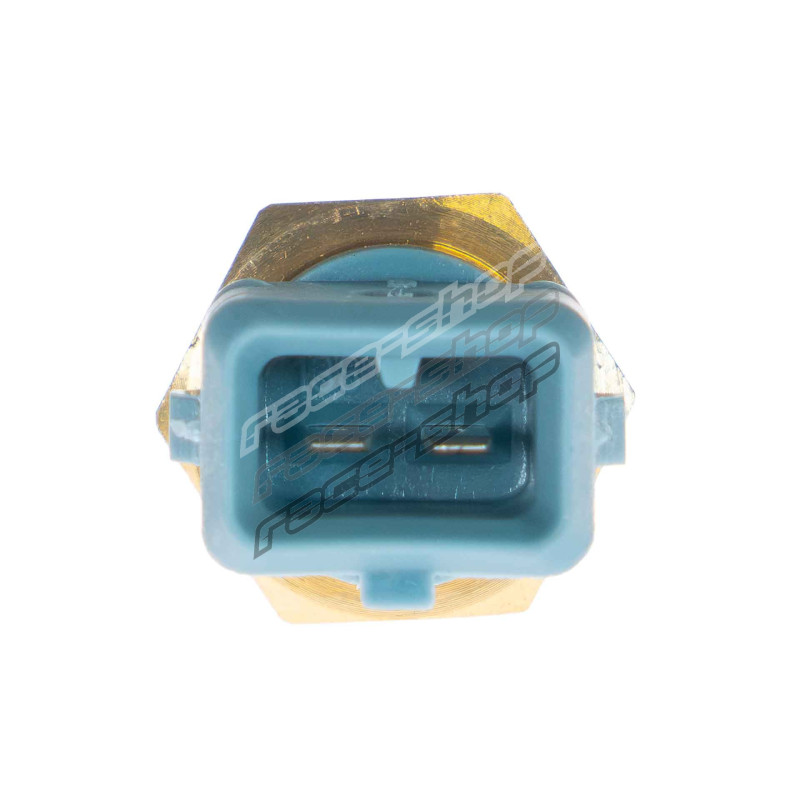

• Bosch Jetronic konektor.
• Kompatibilno s E85.
• Isporučuje se s 2-polnim utikačem, pinom i zaštitnom kapicom u Bosch stilu.

Dimenzije proizvoda

• 50.5mm(L)x25mm(W)x20mm(H)
• 1.97in(L)x0.98in(W)x0.79in(H)

Težina proizvoda

• 29 grama (1.02 unci)

Električne karakteristike

• Raspon radnog napona: 5V

Sadržaj pakiranja

• Senzor temperature tekućine M12

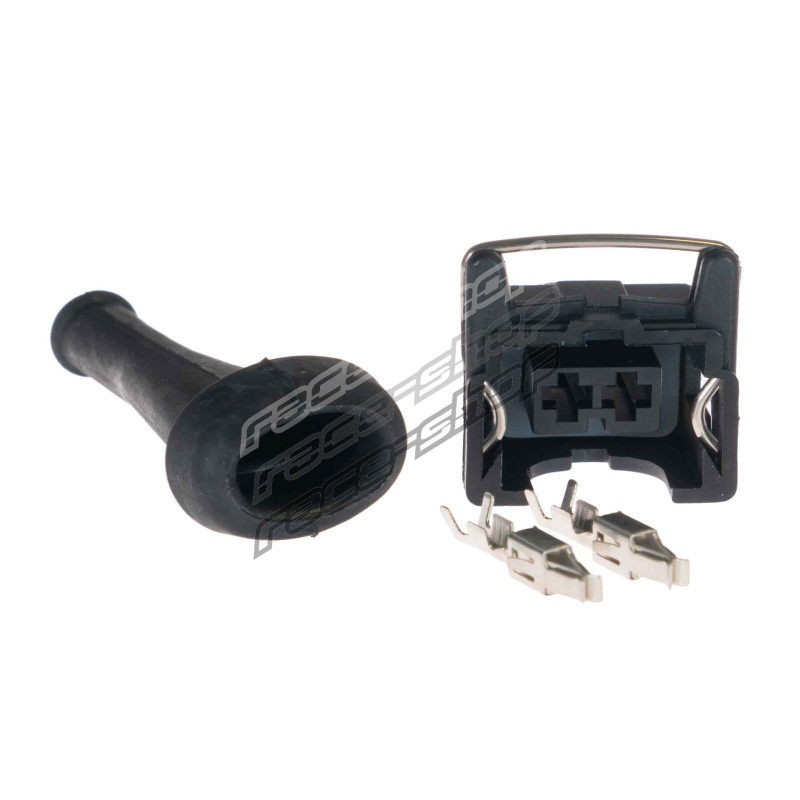

• 2-polni utikač, pin i zaštitna kapica u Bosch stilu

Naziv kalibracije u PCLinku

• "Link NTC12 & IATB" ILI "Std Bosch NTC"

Neobrađeni kalibracijski podaci

• -40°C: 45313 Ohm
• -30°C: 26114 Ohm
• -20°C: 15462 Ohm
• -10°C: 9397 Ohm
• 0°C: 5896 Ohm
• 10°C: 3792 Ohm
• 20°C: 2500 Ohm
• 30°C: 1707 Ohm
• 40°C: 1175 Ohm
• 50°C: 834 Ohm
• 60°C: 596 Ohm
• 70°C: 436 Ohm
• 80°C: 323 Ohm
• 90°C: 243 Ohm
• 100°C: 187 Ohm
• 110°C: 144 Ohm
• 120°C: 113 Ohm
• 130°C: 89 Ohm
• 140°C: 72 Ohm
• 150°C: 55 Ohm

Konektor

• Bosch 2-polni komplet utikača (PKB2), 101-0051.
