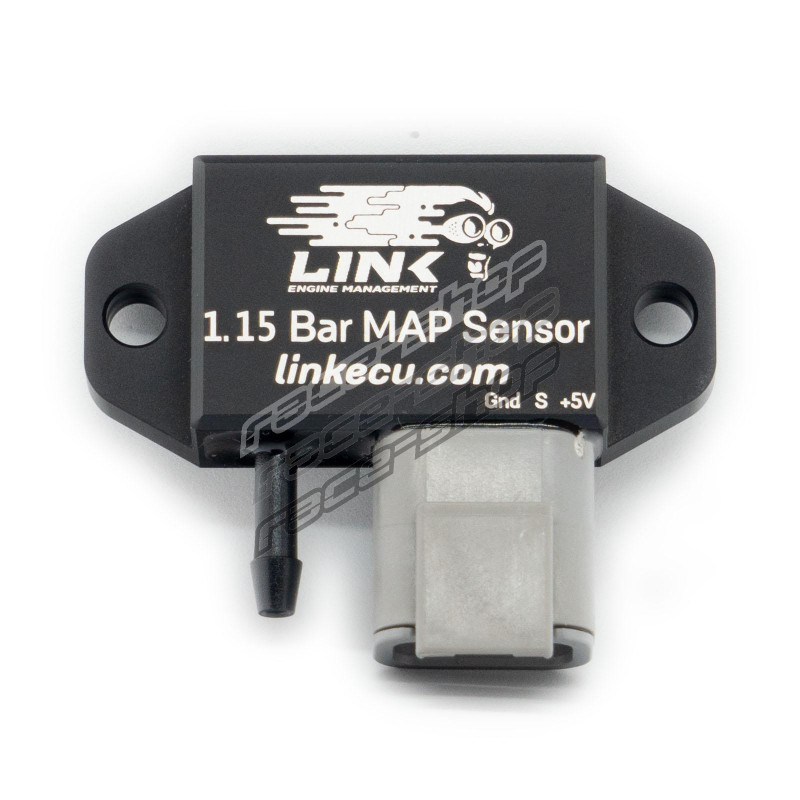

Link MAP senzor 1.15 bar (MAP1.15)

Podržani modeli

Sve Link upravljačke jedinice.

Ostale aftermarket upravljačke jedinice s analognim ulazima za MAP senzor.

Primjene do 2 psi (0.15 bar) nadtlaka na usisu.

Važno

Senzor montirajte više od točke spajanja na usisnu granu.

U PCLinku kao tip MAP senzora odaberite "Link 1.15 Bar".

Ne preporučuje se za vozila s prednabijanjem.

Specifikacije

Istaknuto

Link MAP senzor 1.15 bar ima sljedeće specifikacije:

• Raspon tlaka: 0-1.15 bar apsolutno.
• Mjerenje tlaka visoke razlučivosti.
• Kompaktno aluminijsko kućište.
• Priključak za crijevo 4mm (3/16").
• Montaža s dva vijka.
• Uključuje 3-pinski Deutsch DTM komplet konektora.
• Raspored pinova označen na kućištu senzora.
• Dizajnirao i proizveo LinkECU.

Dimenzije proizvoda

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Težina proizvoda

• 40 grama (1.41 unci)

Električne karakteristike

• Raspon radnog napona: 4.75-5.25V
• Maksimalni ulazni napon: 5.25V
• Maksimalna trajna potrošnja struje: 10mA

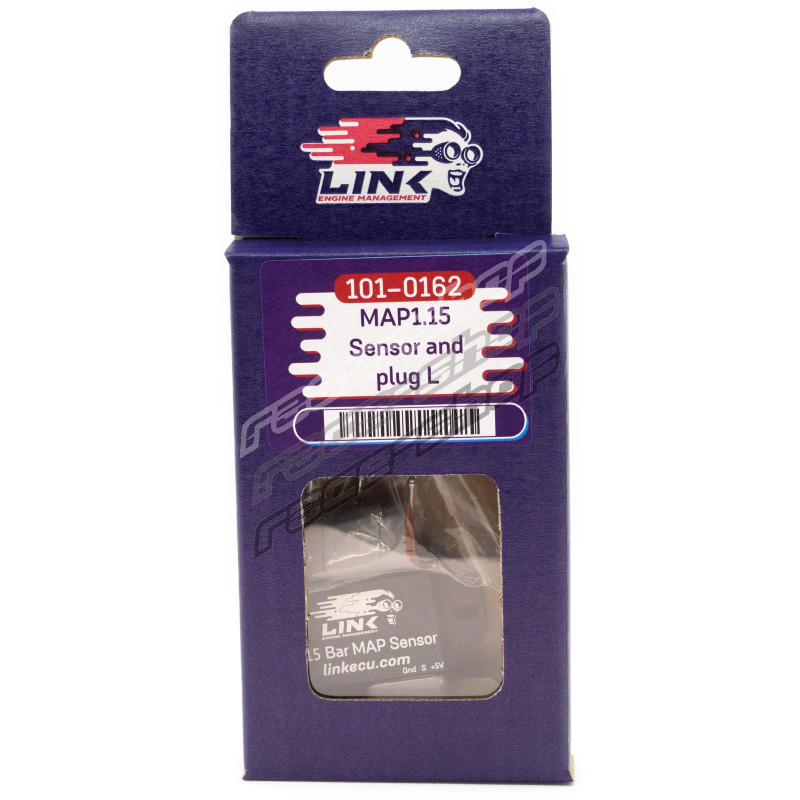

Sadržaj pakiranja

• MAP senzor 1.15 bar

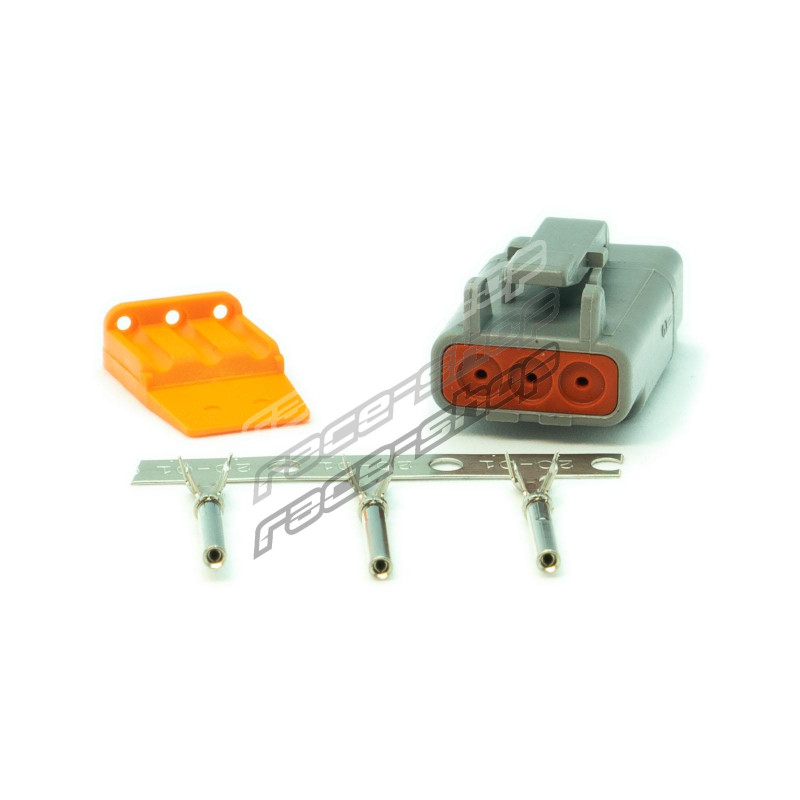

• Deutsch 3-polni komplet utikača

Naziv kalibracije u PCLinku

• "Link 1.15 Bar"

Neobrađeni kalibracijski podaci

• 0.5V = 21.7kPa, 4.5V = 110kPa

Konektor

• Deutsch 3-polni komplet utikača (PN 101-0128)
