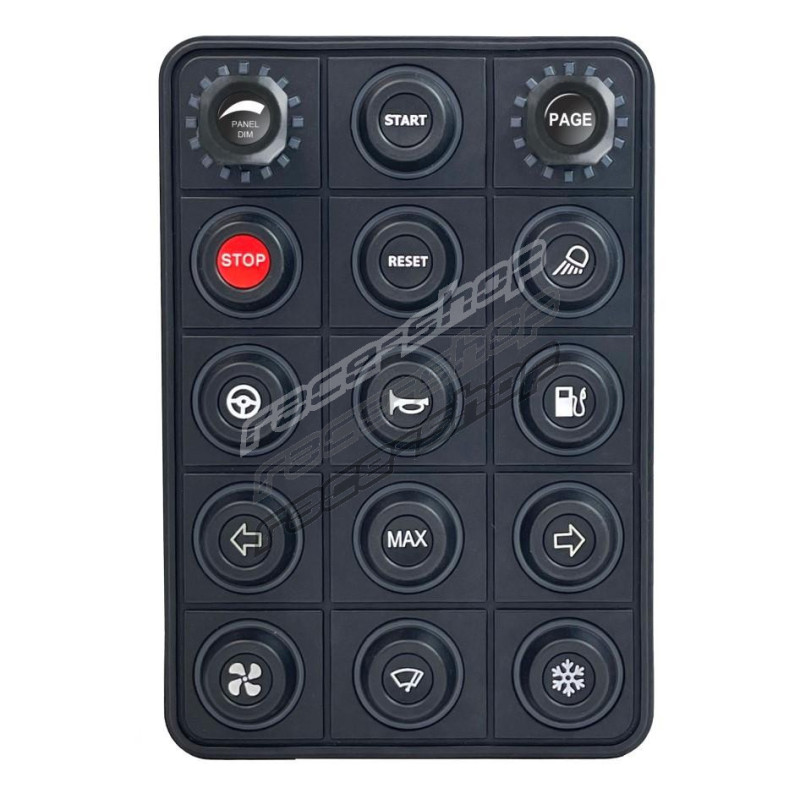

Link CAN tipkovnica s 15 tipki + 2 rotacijska enkodera

Dva rotacijska enkodera imaju po 16 plavih indikatorskih LED dioda.

Četiri dodatna analogna ulaza omogućuju izravno spajanje dodatnih senzora/prekidača na CAN Bus mrežu preko tipkovnice.

Kompaktni raspored te rotacijski enkoderi i analogni ulazi omogućuju znatnu uštedu prostora na armaturnoj ploči uz veliko proširenje funkcionalnosti.

Podržani modeli

Kompatibilno sa svim Link G4X i G5 upravljačkim jedinicama

Važno

Tipkovnica se isporučuje s praznim umetcima tipki; umetke je potrebno odabrati i kupiti pojedinačno. 1 x umetak tipke s logotipom Link ECU priložen je zasebno u pakiranju.

15 tipki i 2 rotacijska enkodera (s funkcijom pritiska, tipke mogu raditi neovisno o rotacijskom enkoderu)

4 analogna ulaza za dodatne senzore ili prekidače

CAN konfiguracija pomoću G4X/G5 PC Link – promjena boje LED pozadinskog osvjetljenja tipki i boje indikatorskog prstena pojedine tipke, programabilni prikaz promjene stanja, opcija treptanja, više načina rada, uključujući trenutni, zadržani i preklopni.

CAN Bus komunikacija prema sustavu upravljanja motorom/PDM-u

16 plavih LED svjetala na rotacijskim enkoderima, a svih 13 tipki ima prilagodljive RGB LED prstenove

Prilagodljivi umetci tipki – sustav zamjene pojedinačnih umetaka čini izmjenu rasporeda tipkovnice jednostavnom i ekonomičnom

DTM4 konektor za CAN i napajanje, Molex konektor za analogne ulaze

Specifikacije

Vijek trajanja prekidača

• 3 milijuna aktiviranja

Zadana brzina prijenosa

• 1000kbit/s

Kemijska otpornost

• DEET, sredstvo za čišćenje motora, izopropilni alkohol, losion za sunčanje, višenamjensko sredstvo za čišćenje, sredstvo za čišćenje s ekstraktom naranče, solna kiselina

UV zaštita

• UVB 400 sati

Dimenzije proizvoda

• 11x15x5cm

Težina proizvoda

• 360g

Električne karakteristike

• Raspon radnog napona: 8-32V
• Maksimalni ulazni napon: 32V
• Maksimalna trajna potrošnja struje: <50mA

Sadržaj pakiranja

• Blink CAN tipkovnica s 13 tipki + DTM4
• Link naljepnica - okrenuta udesno - prozirna sjajna - pravokutna 150x72
• Kartica s uputama za tipkovnicu
• Umetak za CAN tipkovnicu - Link
• Deutsch 4-polni komplet konektora

Konektor

• TE Connectivity Deutsch DTM 4-pinski i Molex 6-pinski 101-0156
• Crna = masa
• Crvena = napajanje
• Bijela = CAN High
• Plava = CAN Low
