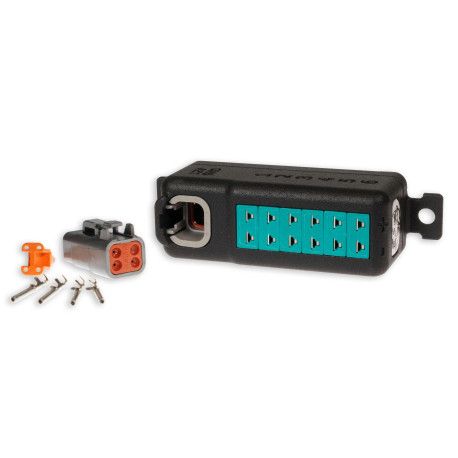

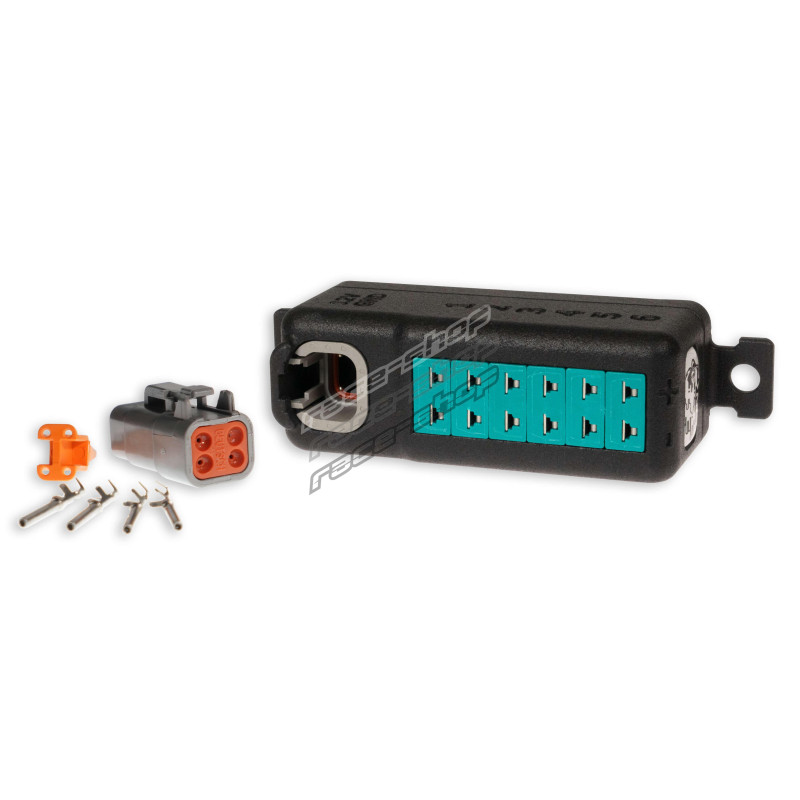

Link TCC06 6-kanalni EGT na CAN modul

Idealan za praćenje temperature ispušnih plinova pojedinačnih cilindara, TCC06 se može koristiti i za niz drugih mjerenja temperature, uključujući temperature prije i poslije intercoolera, kućišta turbopunjača, glave motora, rashladne tekućine i ulja. Praćenje pojedinačnih EGT vrijednosti omogućuje otkrivanje razlika u temperaturi između cilindara, a podaci se mogu koristiti za podešavanje, korekciju pojedinačnih cilindara i strategije zaštite motora.

Svaki od 6 ulaza tipa K ima kompenzaciju hladnog spoja, a podaci o temperaturi prenose se izravno preko CAN-a do upravljačke jedinice. Modul se spaja preko četveropinskog DTM konektora s Linkovim standardnim CAN rasporedom pinova i unaprijed je konfiguriran za integraciju s Link upravljačkom jedinicom.

Ugrađena bežična povezivost omogućuje konfiguriranje i ažuriranje TCC06 s pametnog telefona ili računala, uz pristup trenutnim očitanjima temperature i stanju termoparova.

Podržani modeli

Sve Link upravljačke jedinice s podrškom za CAN Bus.

6 x ulaza tipa K s kompenzacijom hladnog spoja.

Četveropinski DTM konektor & minijaturne K utičnice.

CAN Bus veza s upravljačkom jedinicom (unaprijed konfigurirano za Link upravljačku jedinicu).

Mjerni raspon od 0 do 1250°C (32 do 2282°F) s razlučivošću od 0.25°C.

Detekcija kratkog spoja na masu ili nespojenog termopara tipa K.

Standardni mini K konektor za termopar.

Potpuna konfiguracija i nadzor bežično.

Podesiva frekvencija uzorkovanja do 100Hz.

Specifikacije

Vodič za postavljanje i ugradnju TCC

Istaknuto

• DTM 4 CAN raspored pinova (podržava Linkovu shemu CAN rasporeda pinova i asortiman CAN kabela)
• Pin 1: 12V
• Pin 2: masa
• Pin 3: CAN Low
• Pin 4: CAN High
• Točnost: maksimalno odstupanje 2%

Mogućnosti konfiguracije

Modul se može konfigurirati bežično:

• CAN brzina: 125kbps, 250kbps, 500kbps, 1Mbps.
• Emulacija: standardna, svi glavni aftermarket EGT/termopar na CAN moduli.
• Promjena standardnog CAN Bus ID-a.
• Promjena Big/Little Endian.

Dimenzije proizvoda

• 115mm(L)x35mm(W)x35mm(H)
• 4.53in(L)x1.38in(W)x1.38in(H)

Težina proizvoda

• 95 grama (3.35 unci)

Električne karakteristike

• Raspon radnog napona: 12V

Sadržaj pakiranja

• 1 x CAN EGT modul - prilagođena Link verzija
• 1 x DTM4 komplet odgovarajućeg konektora
• 2 x Link naljepnice

Naziv kalibracije u PCLinku

• Za postavljanje Link TCCXX u PCLinku mora se koristiti isporučena LCS datoteka. Najprije otvorite dijalog CAN Setup, postavite željeni Receive User Stream i postavite ID tako da odgovara CAN ID-u postavljenom u uređaju TCCXX.
• Ako koristite TCC08, drugi Receive User Stream mora se postaviti na sljedeći CAN ID nakon prvog kako bi se primale EGT vrijednosti 5-8.
• Prijeđite na karticu Streams i odaberite odgovarajući stream. Odaberite Load Stream, a zatim odaberite ispravan stream za svoj uređaj.
• Potpune upute za postavljanje potražite u odjeljku podrške povezanom u nastavku.
