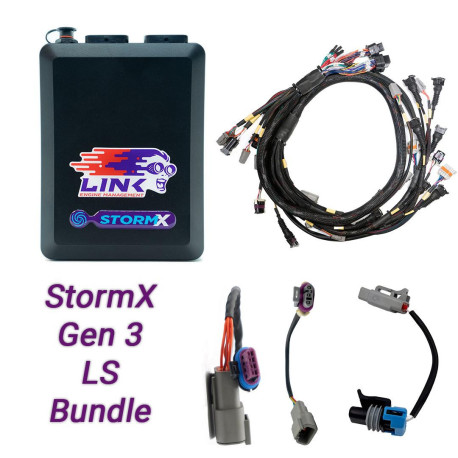

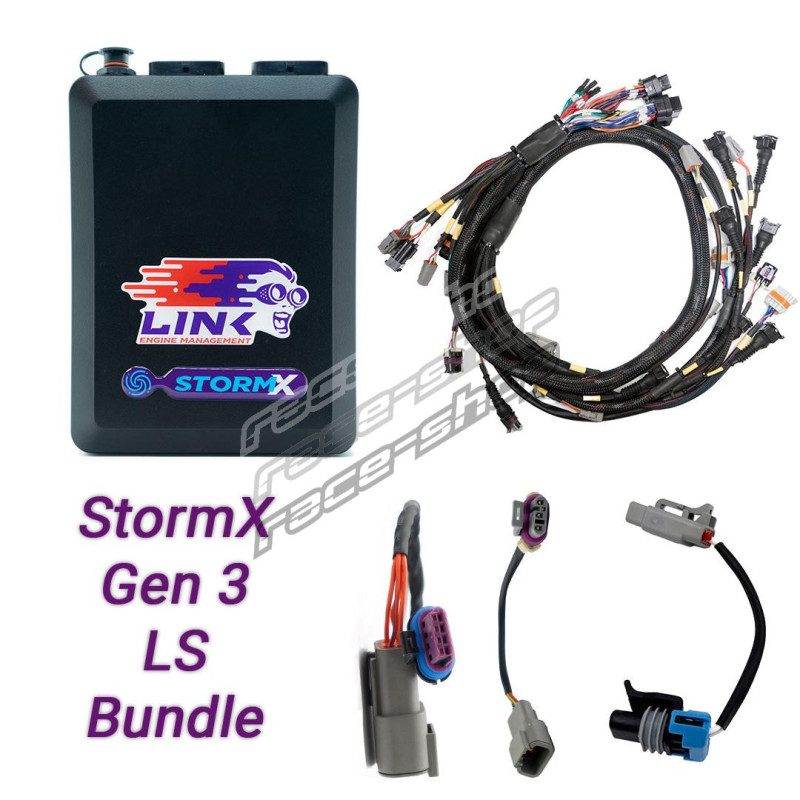

Link Gen3 LS paket za leptir gasa na sajlu: G4X StormX upravljačka jedinica + kabelski snop motora LS

Paket uključuje:

• G4X StormX upravljačka jedinica (8 x izlaz za brizgaljke i 8 x izlaz za paljenje) - 108-4000
• Gotovi kabelski snop motora GM LS GEN3/4* - 101-0300
• LS Stepper adapterski kabelski snop - 101-0301
• LS MAP adapterski kabelski snop - 101-0302
• LS adapterski kabelski snop za senzore detonacije - 101-0305

Ako vam trebaju i kutija s osiguračima i relej, kupite ovaj paket: 108-9010B

Za Gen 4 LS motore bolje je razmotriti ovaj paket: 109-9020B

PCLink datoteke mapa

Gen3 osnovna mapa za leptir gasa na sajlu za G4X XtremeX/StormX

Napredne značajke StormX upravljačke jedinice:

• Ugrađeni osciloskop okidanja.
• Ugrađena regulacija detonacije – podrška za dva senzora detonacije spojena izravno na upravljačku jedinicu. Nije potrebno vanjsko pojačalo.
• Regulacija tlaka prednabijanja može biti u otvorenoj ili zatvorenoj petlji s do tri preklopive tablice.
• Upravljanje elektromagnetskim ventilom praznog hoda ili koračnim motorom.
• Upravljanje rotacijskom pumpom za doziranje ulja.
• Većina motorsport značajki, uključujući potpuno upravljanje promjenom stupnja prijenosa, antilag i launch control
• Do 4 potpuno varijabilne bregaste osovine s VVT-om u zatvorenoj petlji.

Gotovi kabelski snop ima sljedeće značajke:

Usklađen s rasporedom ulaza/izlaza osnovnih mapa u PC Linku, tako da se većina motora može pokrenuti uz minimalne prilagodbe.

Pruža rezervne ulaze/izlaze preko konektora “Spares” — dodatni kapacitet za senzore, prekidače ili prilagođene dodatke.

Opremljen brtvljenim JPT kontaktima u konektoru šasije (TE Connectivity JPT obitelj), uz priložene specifikacije odgovarajućeg konektora.

Kabelski snop uključuje više namjenskih konektora za ključne komponente, kao što su:

Konektor papučice (za DBW papučicu): 5V, masa senzora, dva analogna naponska ulaza

CAN2 konektor: za CAN uređaje kao što su lambda moduli, zasloni, tipkovnice itd.

MAP konektor: kompatibilan s Link MAP senzorima; adapter dostupan za tvorničke LS MAP senzore

Konektor senzora detonacije: podržava do dva senzora detonacije, s adapterima dostupnima za tvorničke Gen 3 ili Gen 4 senzore

Konektor alternatora: za alternatore “F Body”; osigurava vod pobude/lampice prema priključku B

Konektor mjenjača (“Trans”): za prekidač hoda unatrag, DI ili druge funkcije kojima je potreban signal iz kabine

IAC konektor: za 4-žični koračni IAC; ako se IAC ne koristi, ti se kanali mogu koristiti za druge funkcije (ventil tlaka prednabijanja, NOS itd.)

TPS konektor: za senzore leptira gasa na sajlu; pri korištenju DBW-a može se prenamijeniti

DBW (elektronički leptir gasa) konektor: za DBW kućišta leptira gasa, osigurava analogne ulaze, 5V, masu senzora; kod motora s leptirom gasa na sajlu može se prenamijeniti

Specifikacije

StormX upravljačka jedinica

• 108-4000

Zamjenski osnovni kabelski snop GM LS GEN3/4

• 101-0300

LS Stepper adapterski kabelski snop

• 101-0301

LS Map adapterski kabelski snop

• 101-0302

LS Gen 3 adapterski kabelski snop za senzore detonacije

• 101-0305
