CANchecked univerzalni zaslon MFD32 Gen2

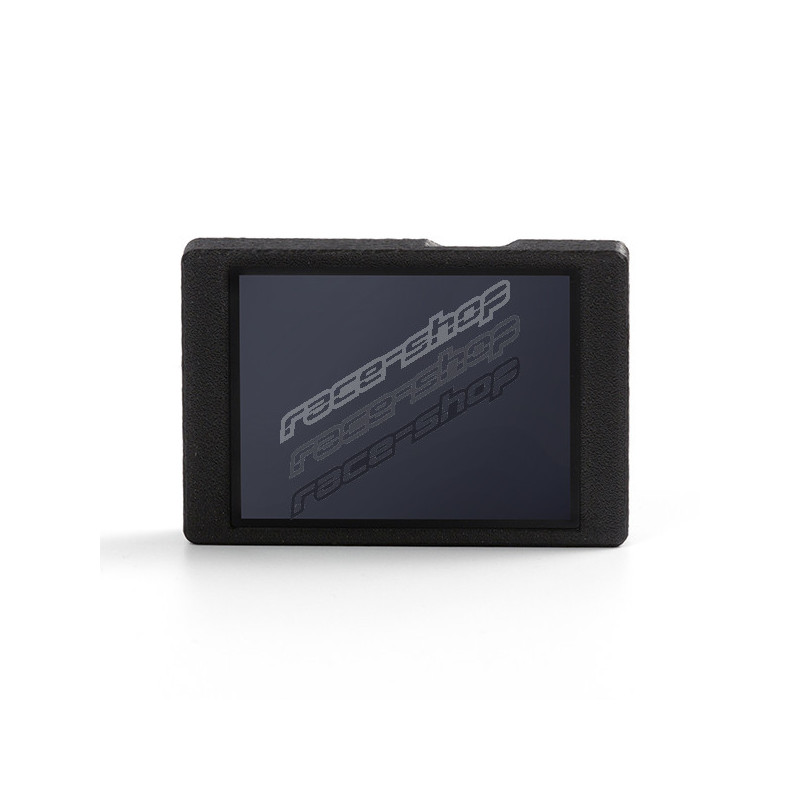

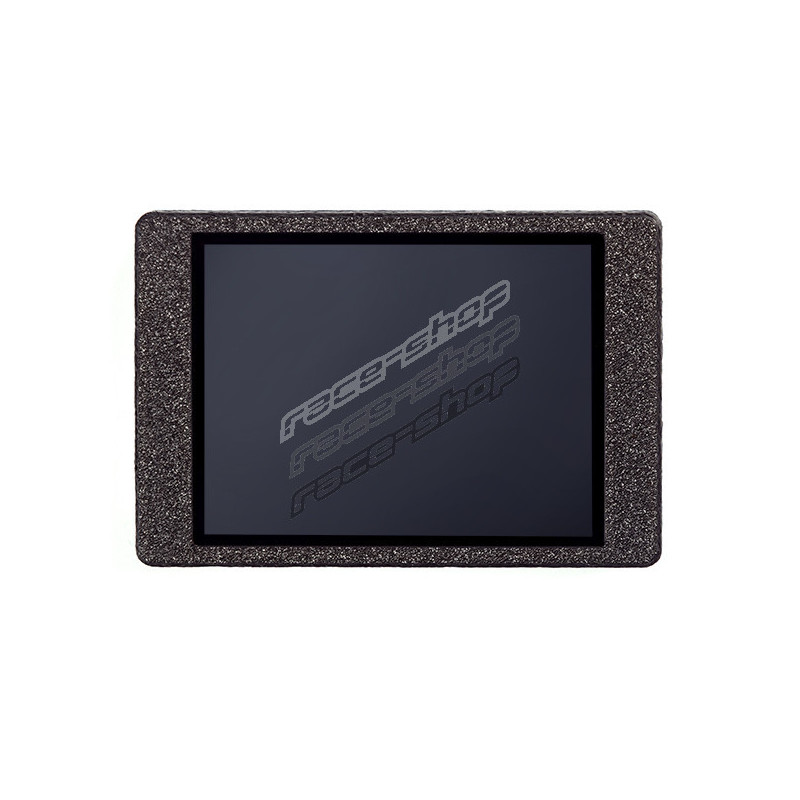

MFD32 Gen2 u univerzalnoj verziji odgovara svakom vozilu i inteligentan je zaslon sa značajkama bez kojih ne želite. Lagano plastično kućište impresionira svojim simetričnim izgledom i može se koristiti i okomito i vodoravno.

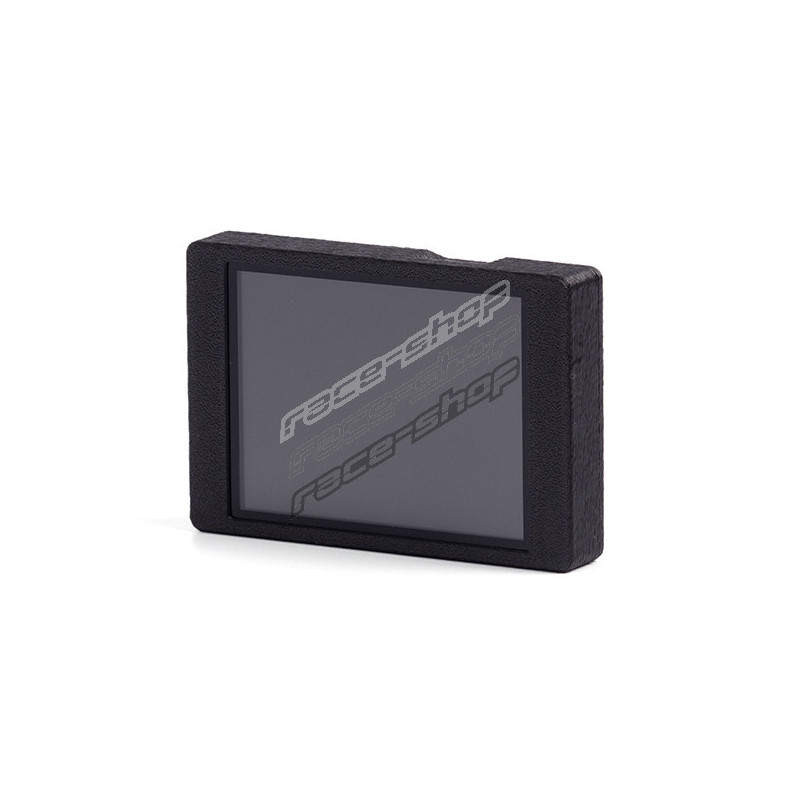

• Kompaktna veličina: vanjske dimenzije su 89,5 x 60,5 mm , a dubina 19,5 mm (bez priključka)
• Can Bus: Očitavanje dubinskih podataka o vozilu kao što su dijagnostički alati proizvođača
• Prikaz stupnja prijenosa: Izravno putem Can Busa ili izračunat iz brzine i broja okretaja u minuti
• Zaslon osjetljiv na dodir: Krećite se stranicama pomoću intuitivnih pokreta prstima
• Prilagodba: Dizajnirajte vlastite stranice, dodajte vlastite slike ili pokrenite animaciju
• Dodatni ulazi: Povežite do 4 analogna ulaza i senzor za etanol izravno na zaslon
• Prebacivanje limenki: Koristite svoj zaslon kao tipkovnicu i pošaljite vlastite poruke limenki autobusu
• Prilagodljivi alarmi: Prilagodljivi alarmi mogu se jednostavno konfigurirati i aktivirati. Na primjer, primite veliku poruku upozorenja kada je temperatura ispušnih plinova iznad 900 stupnjeva
• Bilježenje: Zapišite i spremite svoje podatke na unutarnju SD karticu za kasniju analizu.
• Mjerač performansi: Izmjerite svoje 0-100, 100-200 i 0-200 puta s integriranim mjeračem performansi bez dodatnog hardvera.
• DTC*: očitajte i izbrišite pogreške upravljačke jedinice motora, mjenjača, ABS -a i pogona na sve kotače
• Zatamnjenje*: Vaš se zaslon automatski zatamnjuje zajedno s instrument pločom

Konfigurirajte vlastitu stranicu ili odaberite između nekoliko unaprijed definiranih prikaza:

• Zaslon se isporučuje s unaprijed definiranim oglednim stranicama
• Moguća i poželjna izrada vlastitih stranica
• Moguće do deset stranica
• 20 različitih vrsta widgeta (npr. vrijednost senzora, analogni pokazivač, YT dijagram, traka brzine, okrugli zaslon, okomita/vodoravna traka)
• Widgeti se mogu skalirati u veličini i pozicionirati pomoću povlačenja i ispuštanja
• Boje widgeta potpuno podesive
• Do 64 widgeta po stranici

Uz CANchecked DSS možete u potpunosti prilagoditi svoj zaslon. Pomoću integriranog preglednika dnevnika možete preuzimati i pregledavati datoteke dnevnika. Nadalje, integriran je Can-Logger. Srce je integrirani "TRI Editor" s kojim možete podesiti senzore (bez obzira jesu li Can Bus ili interni): Dodijelite min-/max-vrijednosti za upozorenja i promijenite nazive svojih senzora.

Mnogi kupci uvijek pitaju: "Koje vrijednosti mogu dobiti iz svog ECU-a". Odgovor: "SVE".

Ovdje smo izvršili obrnuti inženjering podataka za većinu motora i možemo ponuditi detaljne podatke. Naš zaslon podržava Can Bus upit podataka (UDS, TP2, specifični protokoli proizvođača) kao i upit podataka putem K-Line (ISO 9141).

Prema zadanim postavkama, vaš se zaslon isporučuje s unaprijed definiranim TRI/TRX datotekama. U datotekama su definirani svi senzori koji se ispituju. Oni se razlikuju od motora do motora. Evo izvatka onoga što je moguće:

Temperature:

• Temperatura ispušnih plinova, temperatura rashladne tekućine, temperatura ulja, temperatura usisa, vanjska temperatura, temperatura benzina, DSG-temperatura.

Pritisci:

• Tlak prednabijanja, tlak okoline, pumpa za prednapajanje tlaka goriva, stvarni/ciljani tlak u tračnici.

Lambda/mixture

• Lambda vrijednost, vrijeme ubrizgavanja, kratkoročna lambda prilagodba, dugotrajna lambda prilagodba

ostalo

• RPM, zračna masa, brzina vozila, kut leptira za gas, ukupni kut paljenja, povlačenje kuta paljenja po cilindru, vrijeme N75 u %, napon na stezaljci 30, okretni moment, brzina, specifične vrijednosti za dizel

Ako nedostaju vrijednosti, mogu se dodati kasnije.

Naravno, vaš novi zaslon podataka podržava širok raspon slobodno programabilnih upravljačkih jedinica kao što su

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

Uz svaku isporuku uključeno je:

• MFD32 Gen2 zaslon podataka s laganim plastičnim kućištem

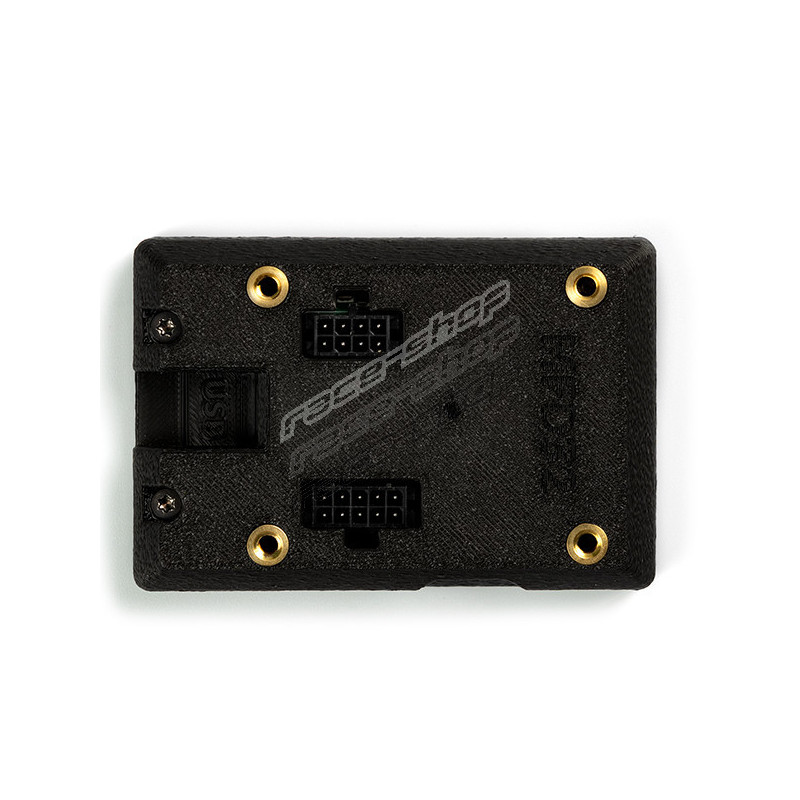

• Konektor A (8-smjerni Molex)
• Konektor B (10-smjerni Molex)
• Unaprijed sastavljeni spojni kabeli različitih boja (dužina: 20 cm, namjena: napajanje, Can Bus, analogni ulazi, 5V, uzemljenje senzora)
• Igle za uvijanje
• Dva 1K otpornika (kao pull-up za spajanje vanjskih NTC senzora)
• Vodič za brzi početak
• USB podatkovni kabel
• SD kartica (unaprijed instalirana na zaslonu)
• adapter za SD karticu
• Film za prikaz (za sprječavanje refleksije)

Bilo koji senzor se može spojiti preko četiri analogna ulaza - podržavamo linearne 0-5V kao i NTC senzore.
Naši interni CANchecked senzori su prema zadanim postavkama pohranjeni u TRI-/TRX-datotekama i potrebno ih je samo povezati:

• AIN1: Senzor temperature (NTC01)
• AIN2: Transduktor za senzor temperature ispušnih plinova tipa K (TCC01)
• AIN3: Senzor pritiska 0-10 Bar (FLP01)
• AIN4: senzor tlaka prednabijanja 0-5,5 bara apsolutni (BST01)

Za spajanje možete upotrijebiti naš predmontirani AIN kabelski svežanj.

Osim analognih senzora, također možete spojiti naše vanjsko svjetlo mjenjača s osam LED dioda. Ovo može bljeskati u različitim bojama , a ograničenja brzine i boje mogu se konfigurirati izravno na zaslonu.

Senzor za etanol spajate izravno na zaslon. Trebate pullup otpornik (10K) između 5V i signala. Tada možete vidjeti i zabilježiti sadržaj etanola i temperaturu izravno na zaslonu.

S Math-Channels možete izračunati senzore međusobno. Korisnička tablica daje vam mogućnost generiranja daljnjih senzora s 2D ili 3D kartama.

• CC10001 GPA32 - 52 mm mjerač ispod adaptera MFD32(S)
• CC24000 SLM08 - external switching lightning module
• CC22780 ANC04 - four-way AIN-harness
• CC22100 CBD08 - osmosmjerno distribucijsko čvorište limenke
• CC22902 NTC01 - senzor temperature za tekućine 1/8" NPT
• CC22903 TCC01 - type K converter 0-1250°C
• CC22901 FLP01 - Senzor tlaka 0-10 bara (145psi) M10x1
• CC22900 BST01 - Senzor tlaka 0-5,5 bara apsolutno (80 psi)

*nije dostupno na svim protokolima
