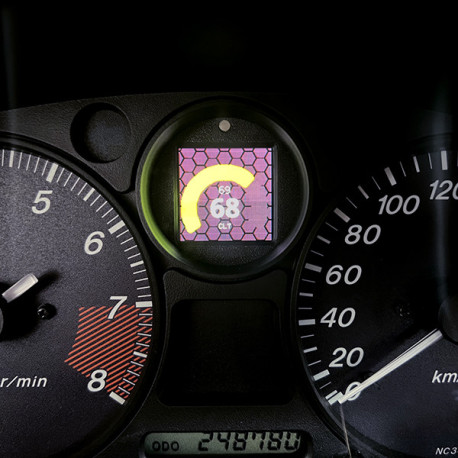

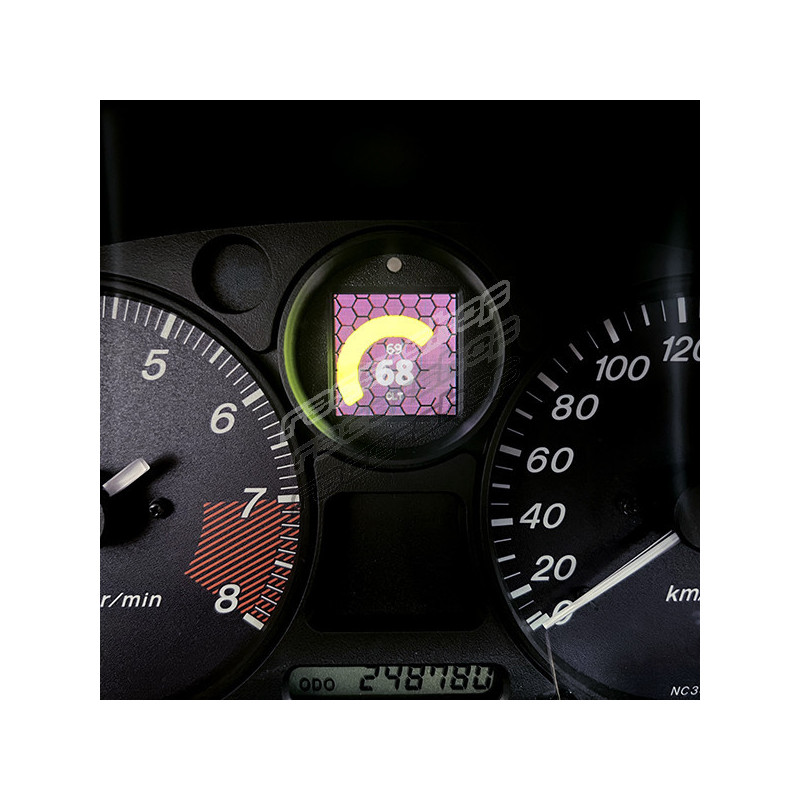

CANprovjereni prikaz Mazda MX5 NB/NB FL LHD/RHD (cluster) MFA 2.0 Gen2

MFA2.0 Gen2 opremljen je OLED zaslonom koji nudi najbolju čitljivost čak i na izravnoj sunčevoj svjetlosti. Ovaj se komplet isporučuje s umetkom na instrument tabli specifičnom za vozilo i kompletom za spajanje. Njime se upravlja pomoću okretnog gumba poznatog iz Gen1.

• Savršena integracija: MFA2.0 Gen2 integrira OEM kao na vašu ploču
• LED dioda postavljena na prednju ploču: LED na prednjoj strani zaslona može se koristiti kao svjetlo mjenjača i/ili kao LED za upozorenje
• Can Bus: Podrška za Can Bus ECU, vlastite Can streamove i od 2008. na OBD2 i duboke vrijednosti za VAG-automobile
• WiFi: povežite se sa svojim pametnim telefonom ili računalom i konfigurirajte ga pomoću naše web aplikacije
• Dodatni ulazi: spojite do 6 analognih senzora na ulaze ili spojite senzor etanola* izravno na zaslon
• Unaprijed postavljeni alarmi: unaprijed definirani alarmi mogu se jednostavno aktivirati i prilagoditi. Na primjer, primite veliko upozorenje kada je temperatura ispušnih plinova iznad 900 stupnjeva.
• Prilagodba: Upotrijebite vlastiti startup logotip i shemu boja kako biste ga učinili svojim MFD15 Gen2
• Mrežno bilježenje*: Zabilježite svoje podatke svojim pametnim telefonom ili računalom i spremite zapisnik na svoj uređaj za kasniju analizu
• Flex Fuel*: Pogledajte sadržaj etanola i temperaturu na svom zaslonu
• Prebacivanje spremnika*: Prebacite prekidače spremnika pomoću gumba na zaslonu i proslijedite očitanja s analognih ulaza na can bus

Odaberite do osam stranica različitih prikaza i prilagodite svoj zaslon tako da najbolje odgovara vama i vašem vozilu:

• Analogni pokazivač
• Dvostruka vrijednost
• Indikator brzine
• 4-struke vrijednosti
• 6-struke vrijednosti
• Traka + dupli displej
• Okrugli zaslon
• Stupčasti grafikon (dvostruko poprijeko)
• Mjerač performansi
• Trakasti dijagram (1-6 puta uspravno)
• Jedna vrijednost

Potpuno novo s našim MFD15 Gen2 je pristup uređaju putem WiFi-a. Tako možete postaviti MFD15 Gen2 putem pametnog telefona ili računala.

S oDSS-om možete u potpunosti postaviti svoj zaslon, zabilježiti vrijednosti (potrebna je licenca), prenijeti vlastitu početnu sliku i ažurirati zaslon.

Popularno pitanje kupaca je: Koje vrijednosti mogu zatražiti od svog ECU-a. Odgovor: SVE - vaš novi MFD15 Gen2 kompatibilan je s ISO 11898-2 i SAE J2284.

Proizvođači ECU-a sami određuju koje se vrijednosti šalju preko sučelja CAN sabirnice. Ovdje je dokumentacija važna - moguće čak iu obliku DBC datoteke koja se može uvesti putem našeg DSS-a. Naravno, kao kupac, možete pristupiti našem opsežnom popisu već implementiranih ECU-ova. Ukupno, ovisno o proizvođaču, moguće je pretraživati do 64 senzora.

Naravno, implementirani su i OBD2 upiti putem Can Busa (11bit/29bit). Dostupni su i specifični protokoli za vozilo poput UDS ili TP2.

Prema zadanim postavkama uključeni su:
- OBD2 - 11 and 29bit
- Ecumaster - Classic and Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 and 3

Ako željeni ECU nije na popisu, možete preuzeti ili zatražiti odgovarajući TRI/TRX iz naše baze podataka.

Za sve VAG-automobile od godine proizvodnje 2008 (u pojedinačnim slučajevima i starije) nudimo detaljne upite podataka po protokolu. Vrijednosti poput temperature ulja, tlaka prednabijanja, temperature mjenjača, povratnog kuta selektivnog paljenja cilindra, visokog/niskog tlaka, aktiviranja wastegate-a i mnogo više mogu se upitati i prikazati.

Unutarnji LED se može koristiti kao svjetlo za mjenjač, kao i LED za upozorenje.

Kao svjetlu mjenjača možete dodijeliti do 8 različitih boja i ograničenja brzine, kao i brzinu kojom svjetlo mjenjača počinje treperiti.

Prilikom konfiguracije kao LED upozorenja, možete dodijeliti minimalnu i maksimalnu vrijednost za svaki senzor. Ako je senzor iznad maksimalne vrijednosti ili ispod minimalne vrijednosti, LED trepće u prethodno konfiguriranoj boji. Svjetlo mjenjača je deaktivirano tijekom razdoblja upozorenja.

Uključeno u svaku isporuku:

• MFA2.0 Gen2 Datadisplay integriran u okvir kako bi odgovarao vašoj OEM tabli
• Vodič za brzi početak
• Konektor B (6-smjerni Molex)
• Konektor C (12-smjerni Molex)
• Unaprijed sastavljeni spojni kabeli različitih boja (dužina: 20 cm, namjena: napajanje, Can Bus, analogni ulazi, 5V, uzemljenje senzora)
• igle koje ćete sami stegnuti
• dva 1K otpornika (kao povlačenje NTC senzora)

Bilo koji senzor se može spojiti putem šest analognih ulaza - podržavamo linearne 0-5V kao i NTC senzore.

The characteristic curves of our in-house CANchecked sensors are stored in the display by factory default and work plug&play:

• AIN1: Senzor temperature (NTC01)
• AIN2: Pretvornik za temperaturnu sondu ispušnih plinova tipa K (TCC01)
• AIN3: Senzor tlaka 0-10 bar (FLP01)
• AIN4: senzor tlaka prednabijanja 0-5,5 bara apsolutni (BST01)
• AIN5: nije unaprijed konfigurirano
• AIN6: nije unaprijed konfigurirano

Za spajanje možete koristiti naš unaprijed sastavljeni 4-smjerni AIN kabelski svežanj.

Ako imate odgovarajuću licencu*, možete dodatno spojiti senzor za etanol izravno na zaslon putem zasebne igle.

• CC22100 CBD08 - osmosmjerno distribucijsko čvorište limenke
• CC22780 ANC04 - četverosmjerni AIN pojas
• CC22902 NTC01 - senzor temperature za tekućine 1/8"" NPT
• CC22903 TCC01 - tip K pretvarač 0-1250°C
• CC22901 FLP01 - Senzor tlaka 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Senzor tlaka 0-5,5 bara apsolutno (80 psi)

Live Logging of the MFD15 Gen2

S dodatnom licencom "Live Logging" vaš zaslon može zabilježiti podatke senzora u oDSS. Zatim možete preuzeti zapisnik kao datoteku na svoj pametni telefon ili računalo.

Svi senzori su zapisani u dnevnik (ATTENTION: za OBD and UDS only the currently displayed ones!). Odaberite senzore koje želite grafički prikazati.

Flex Fuel Ethanol Sensor directly on the MFD15 Gen2

Uz dodatnu licencu za senzor za etanol, povezujete senzor izravno sa zaslonom. Trebate pullup otpornik (10K) između 5V i signala.
Sada možete vidjeti sadržaj etanola kao i temperaturu goriva i također to zabilježiti.

Can Switching and AIN forwarding

S dodatnom licencom za Can Switching i AIN prosljeđivanje možete koristiti tipke na zaslonu ili okretni gumb za prebacivanje Can Switchova i primijeniti ulazne napone vaših analognih ulaza na Can Bus.
