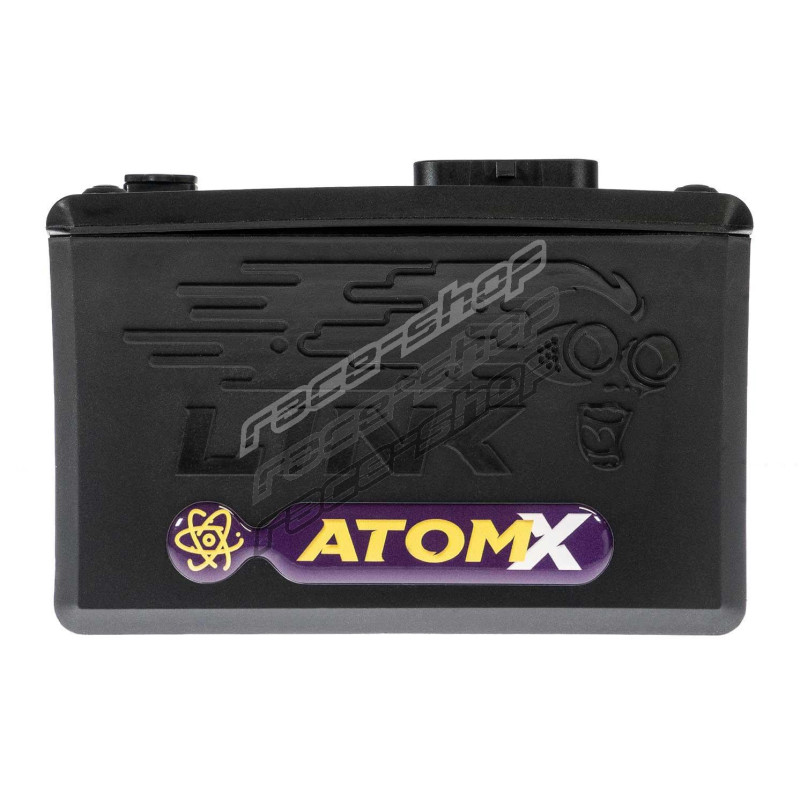

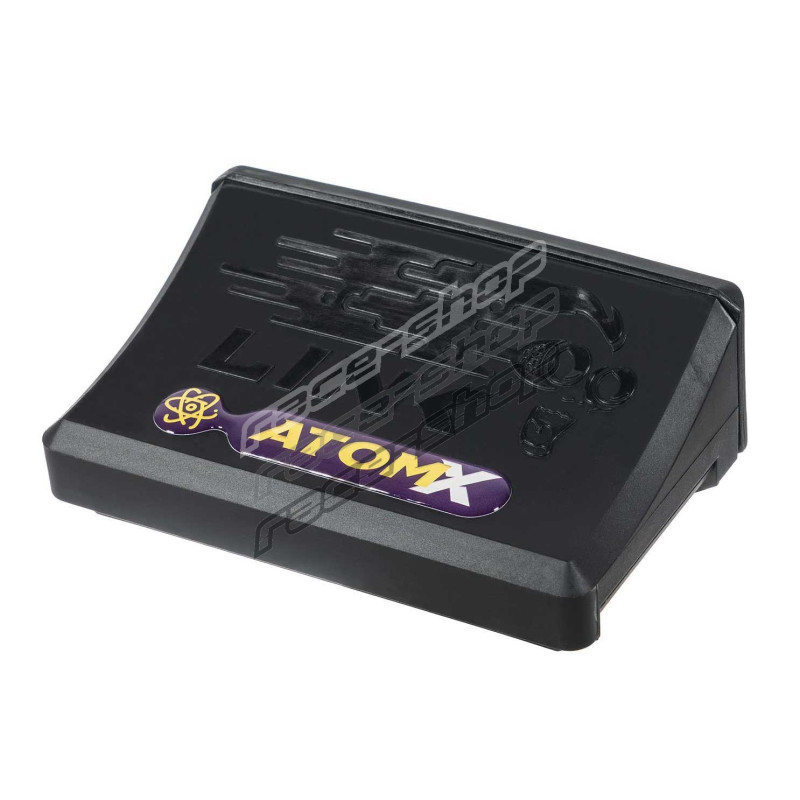

Link G4X AtomX upravljačka jedinica

Dijeleći istu G4X arhitekturu koja osvaja prvenstva kao i ostatak G4X serije, AtomX pruža isto dokazano iskustvo podešavanja i pouzdanost u koje vjeruju entuzijasti i profesionalni tuneri diljem svijeta.

AtomX dijeli isti procesor, firmware, softver i standardni skup G4X značajki kao i cijela G4X serija. Značajke uključuju CAN Bus, Flex Fuel, fleksibilne limitere zaštite motora, upravljanje CAN tipkovnicom, regulaciju tlaka prednabijanja u otvorenoj petlji, ugrađeni osciloskop okidanja, OBDII izlazni tok podataka, kontinuiranu barometrijsku korekciju, kompatibilnost s aftermarket zaslonima i 512MB ugrađene memorije za bilježenje podataka.

Namijenjen projektima koji ne zahtijevaju prošireni broj ulaza/izlaza ni napredne motorsport značajke, AtomX pruža sve osnovno potrebno za pouzdano upravljanje motorom visokih performansi. Podržava širok raspon strategija podešavanja, uključujući VE i tradicionalno modeliranje goriva, korekcije pojedinačnih cilindara, dvostruke mape goriva i paljenja, regulaciju tlaka prednabijanja i napredne strategije zaštite motora.

AtomX je idealno rješenje za projekte koji zahtijevaju dokazane performanse upravljanja motorom i temeljne G4X funkcije u kompaktnom i isplativom paketu.

Podržani modeli

AtomX može upravljati s do 2 rotora ili 4 cilindra uz sekvencijalno ubrizgavanje i izravno paljenje.

AtomX je osnovna upravljačka jedinica koja nudi sve temeljne G4X značajke, uključujući:

Značajke upravljačke jedinice

• 8 prilagođenih matematičkih blokova s 30 znakova
• Flex Fuel
• Osciloskop okidanja
• Fleksibilni limiteri zaštite motora
• Upravljanje CAN tipkovnicom
• Regulacija tlaka prednabijanja u otvorenoj petlji s do tri preklopive tablice
• Uključno/isključno upravljanje bregastom osovinom (u stilu VTEC)
• Kompatibilno sa svim vodećim aftermarket zaslonima putem CAN-a ili serijskog toka podataka.
• 512 megabajta interne memorije za bilježenje podataka

Motorsport značajke

• Ograničeno upravljanje promjenom stupnja prijenosa

Specifikacije

AtomX je idealno rješenje za projekte koji ne zahtijevaju prošireni broj ulaza/izlaza.

Izlazi

• 4 izlaza za brizgaljke
• 4 izlaza za paljenje
• 4 pomoćna izlaza
• +5V napajanje senzora
• Nekorišteni izlazi za brizgaljke/paljenje mogu se koristiti kao pomoćni izlazi

Ulazi

• 2 digitalna ulaza
• 2 temperaturna ulaza
• 3 analogna ulaza
• 2 ulaza okidanja
• 1 ulaz za senzor detonacije
• Nekorišteni temperaturni i analogni ulazi mogu se koristiti kao digitalni ulazi

Komunikacija

• 1 CAN Bus kanal
• Mini-B USB priključak za podešavanje

Bilježenje podataka

• 512MB ugrađene memorije za bilježenje
• Maksimalna ukupna brzina bilježenja 100kHz
• 250 kanala za bilježenje

Dimenzije proizvoda

• 90mm(L) x 130mm(W) x 45mm(H)
• 3.54in(L) x 5.12in(W) x 1.77in(H)

Težina proizvoda

• 180 grama (6.35 unci)

Materijal

• Kućište od najlona ojačanog staklenim vlaknima

Električne karakteristike

• Raspon radnog napona: 6.5-24V
• Maksimalni ulazni napon: 36V
• Maksimalna trajna potrošnja struje: 3A
• Radna struja: 200mA

Ostalo

• Proizvodni standard ISO 13485
• Raspon temperature okoline: -30 do 90°C

Sadržaj pakiranja

• AtomX G4X upravljačka jedinica
• Vodič za brzi početak
• Nosač za montažu
• USB kabel za podešavanje
• LinkECU naljepnice

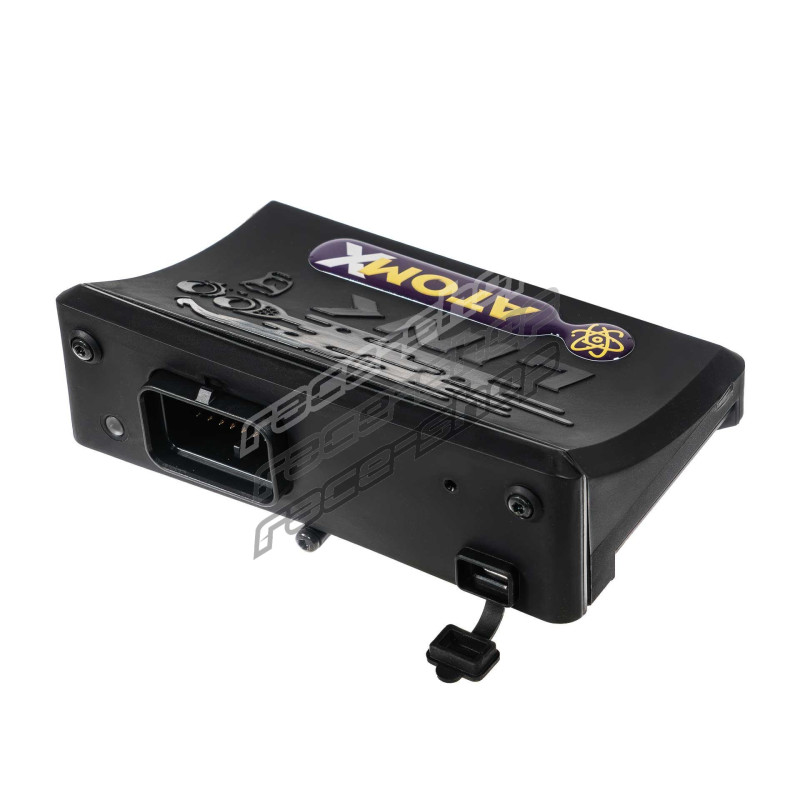

Konektor

• Superseal 4 reda 34 pozicije
• Broj dijela 4-1437290-0
