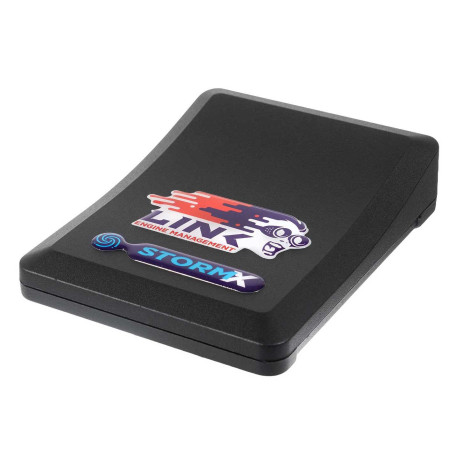

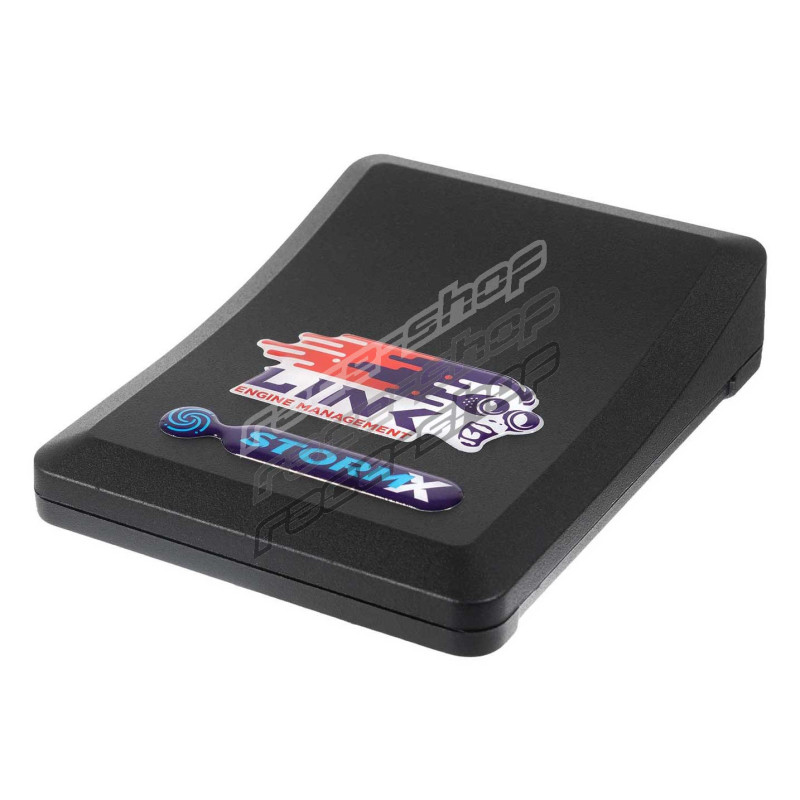

Link G4X StormX

Uključuje sve temeljne G4X značajke koje se očekuju od Linkove platforme koja osvaja prvenstva, uključujući CAN Bus, Flex Fuel, fleksibilne limitere zaštite motora, upravljanje CAN tipkovnicom, upravljanje VVT-om, regulaciju tlaka prednabijanja u otvorenoj i zatvorenoj petlji te 512MB za bilježenje podataka.

StormX nudi više ulaza/izlaza i napredne funkcije u odnosu na Linkove osnovne upravljačke jedinice, s dodatnim izlazima za brizgaljke i paljenje, pomoćnim izlazima, digitalnim ulazima i temperaturnim ulazima. Uvodi i napredne značajke podešavanja, uključujući ugrađeni osciloskop okidanja, regulaciju praznog hoda koračnim motorom i upravljanje rotacijskom pumpom za doziranje ulja.

Preuzimajući značajke iz Linkove premium G4X serije, StormX podržava i neke napredne motorsport funkcije, uključujući upravljanje dušikovim oksidulom (nitro), launch control, potpuno upravljanje promjenom stupnja prijenosa i anti-lag, što ga čini pametnim izborom za cestovne primjene visokih performansi i motorsport.

StormX je idealno rješenje za projekte koji zahtijevaju prošireni broj ulaza/izlaza i neke napredne mogućnosti podešavanja, bez potrebe za dodatnim značajkama koje nude naše premium upravljačke jedinice.

Podržani modeli

StormX može upravljati s do 4 rotora ili 8 cilindara uz sekvencijalno ubrizgavanje i izravno paljenje.

StormX je smješten između Linkovih osnovnih i premium G4X upravljačkih jedinica i nudi sljedeće značajke:

Značajke upravljačke jedinice

• 8 prilagođenih matematičkih blokova s 30 znakova
• Flex Fuel
• Osciloskop okidanja
• Odabirivi pull-up otpornici temperaturnih ulaza
• Fleksibilni limiteri zaštite motora
• Upravljanje CAN tipkovnicom
• Upravljanje VVT-om
• Regulacija tlaka prednabijanja u otvorenoj petlji
• Regulacija tlaka prednabijanja u zatvorenoj petlji
• Dvostruka lambda regulacija u zatvorenoj petlji
• 512 megabajta interne memorije za bilježenje podataka

Motorsport značajke

• Upravljanje dušikovim oksidulom (nitro)
• Launch control
• Anti-lag
• Mjerač vremena utrke i upravljanje snagom
• Upravljanje promjenom stupnja prijenosa
• Upravljanje mjenjačem pomoću ručica (paddle shift)

Specifikacije

StormX je idealno rješenje za projekte koji zahtijevaju više ulaza i izlaza od Linkovih osnovnih G4X upravljačkih jedinica, a trebaju samo dio mogućnosti naših premium G4X upravljačkih jedinica, uključujući:

Izlazi

• 8 izlaza za brizgaljke
• 8 izlaza za paljenje
• 8 pomoćnih izlaza
• +5V napajanje senzora
• +8V napajanje senzora
• Nekorišteni izlazi za brizgaljke/paljenje mogu se koristiti kao pomoćni izlazi

Ulazi

• 8 digitalnih ulaza
• 3 temperaturna ulaza
• 8 analognih ulaza
• 2 ulaza okidanja
• 2 ulaza za senzor detonacije
• Nekorišteni temperaturni i analogni ulazi mogu se koristiti kao digitalni ulazi

Komunikacija

• 1 CAN Bus kanal
• LTW 6-pinski USB priključak za podešavanje

Bilježenje podataka

• 512MB ugrađene memorije za bilježenje
• Maksimalna ukupna brzina bilježenja 100kHz
• 250 kanala za bilježenje

Dimenzije proizvoda

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Težina proizvoda

• 660 grama (23.28 unci)

Materijal

• Tlačno lijevano aluminijsko kućište

Električne karakteristike

• Raspon radnog napona: 6.5-24V
• Maksimalni ulazni napon: 36V
• Maksimalna trajna potrošnja struje: 5.5A
• Radna struja: 200mA

Ostalo

• Proizvodni standard ISO 13485
• Raspon temperature okoline: -30 do 90°C

Sadržaj pakiranja

• StormX G4X upravljačka jedinica
• Vodič za brzi početak
• Nosač za montažu
• USB kabel za podešavanje
• LinkECU naljepnice

Konektor

• Superseal 4 reda 34 pozicije x2
• Broj dijela 4-1437290-0
• Broj dijela 4-1437290-1
