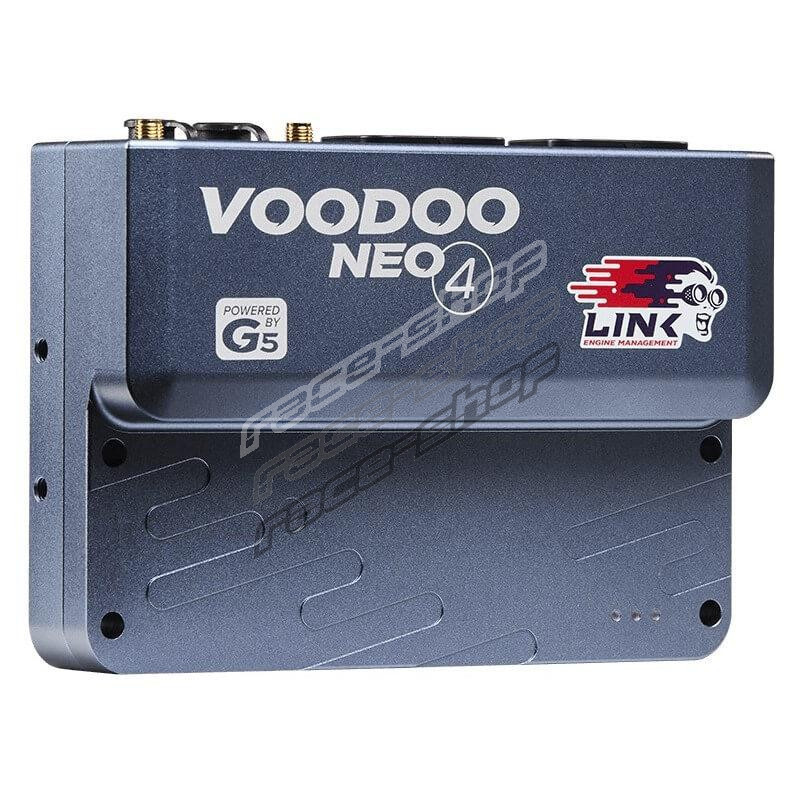

Link G5 Voodoo Neo 4

G5 Voodoo serija stavlja pravu magiju u vaše ruke i otvara novi svijet mogućnosti, uz mogućnost upravljanja ubrizgavanjem u usisni kanal i izravnim ubrizgavanjem, visoko prilagodljive ulaze/izlaze, naprednu komunikaciju i značajke nove generacije.

Višepločna arhitektura G5 pruža proširene mogućnosti ulaza/izlaza u odnosu na G4X seriju zahvaljujući visoko prilagodljivim ADIO i Aux/digitalnim ulaznim pinovima za veću fleksibilnost u projektima visokih performansi.

Napredna komunikacija uključuje GPS, Wi-Fi, Ethernet, dvostruki CAN Bus i podešavanje preko USB-C, uz 1GB interne memorije za bilježenje podataka za brzo prikupljanje i analizu podataka. G5 Voodoo Neo 4 ima i upravljanje automatskim mjenjačem, ugrađenu lambda regulaciju te dva H-mosta za elektronički leptir gasa i upravljanje elektroničkim wastegate ventilom male snage.

G5 Voodoo Neo 4 idealan je za moderne 4- ili 6-cilindrične projekte visokih performansi koji zahtijevaju tehnologiju upravljanja motorom nove generacije.

Podržani modeli

G5 Voodoo Neo 4 može upravljati s: 6 cilindara sa sekvencijalnim ubrizgavanjem u usisni kanal ili izravnim ubrizgavanjem i izravnim paljenjem, ili 4 cilindra sa stupnjevitim izravnim/usisnim ubrizgavanjem i izravnim paljenjem.

Višepločna arhitektura G5 Voodoo Neo 4 pruža značajke nove generacije, uključujući:

Značajke upravljačke jedinice

• Globalni pozicijski sustav (GPS)
• Upravljanje s dva elektronička leptira gasa
• 8 prilagođenih matematičkih blokova s 30 znakova
• Flex Fuel
• Osciloskop okidanja
• 3-osni akcelerometar
• Odabirivi pull-up otpornici temperaturnih ulaza 1k ili 10k Ohm
• Fleksibilni limiteri zaštite motora
• Upravljanje CAN tipkovnicom
• Upravljanje VVT-om
• Regulacija tlaka prednabijanja u otvorenoj petlji
• Regulacija tlaka prednabijanja u zatvorenoj petlji
• Ugrađena digitalna regulacija širokopojasne lambda sonde
• Dvostruka lambda regulacija u zatvorenoj petlji
• Izravno upravljanje automatskim mjenjačem
• 1 gigabajt interne memorije za bilježenje podataka

Motorsport značajke

• Upravljanje dušikovim oksidulom (nitro)
• Launch control
• Anti-lag
• Tempomat
• Kontrola proklizavanja
• Mjerač vremena utrke i upravljanje snagom
• Upravljanje promjenom stupnja prijenosa
• Upravljanje mjenjačem pomoću ručica (paddle shift)

Specifikacije

G5 Voodoo Neo 4 koristi Linkovu najnapredniju, najmoćniju i najfleksibilniju platformu upravljačkih jedinica te pruža naprednu komunikaciju i specifikacije, uključujući:

Izlazi

• 8 izlaza za brizgaljke
• Izlazi za brizgaljke mogu pokretati izravno ubrizgavanje preko pogonske jedinice (driver box)
• 6 izlaza za paljenje
• 12# pomoćnih izlaza
• +5V napajanje senzora
• Nekorišteni izlazi za brizgaljke i paljenje mogu se koristiti kao pomoćni izlazi
• # 4 pina su višenamjenski pinovi pomoćnog izlaza ili digitalnog ulaza. Svaki pin može biti pomoćni izlaz ili digitalni ulaz, ne oboje istodobno.

Ulazi

• 10+ digitalnih ulaza
• 4 temperaturna ulaza
• 3 analogna ulaza
• 2 ulaza okidanja
• 2 ulaza za senzor detonacije
• Nekorišteni temperaturni i analogni ulazi mogu se koristiti kao digitalni ulazi
• + 4 pina su višenamjenski pinovi izlaza za brizgaljku, pomoćnog izlaza ili digitalnog ulaza. Svaki pin može biti izlaz za brizgaljku, pomoćni izlaz ili digitalni ulaz, ne sve istodobno.

Ulazi / izlazi

• 6 dvonamjenskih ADIO

Komunikacija

• 2 CAN Bus kanala
• 1 Wi-Fi USB-C priključak za podešavanje
• 1 Ethernet
• 1 napajanje preko USB-a

Bilježenje podataka

• 1GB ugrađene memorije za bilježenje
• Maksimalna ukupna brzina bilježenja 100kHz
• 250 kanala za bilježenje

Dimenzije proizvoda

• 107mm(L) x 158mm(W) x 45mm(H)
• 4.21in(L) x 6.22in(W) x 1.77in(H)

Težina proizvoda

• 730 grama (25.75 unci)

Materijal

• Brtvljeno kućište CNC obrađeno iz bloka 6061-T6

Električne karakteristike

• Raspon radnog napona: 6-30V
• Maksimalni ulazni napon: 30V
• Maksimalna trajna potrošnja struje: 17A

Sadržaj pakiranja

• G5 Voodoo Neo 4 upravljačka jedinica
• USB-C kabel za spajanje
• Wi-Fi antena
• GPS antena 4m (magnetska ili ljepljiva montaža)
• Zaštitni poklopci za USB-C i SMA
• Vodič za brzi početak (A5)
• Tablica ulaza/izlaza za instalatera (A3)
• Link naljepnice

Konektor

• Superseal 4 reda 34 pozicije x2
• Broj dijela 4-1437290-0
• Broj dijela 4-1437290-1
