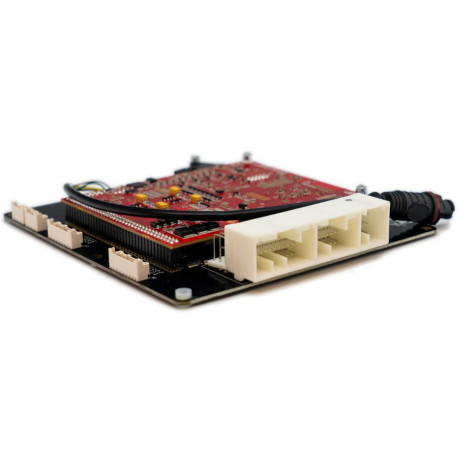

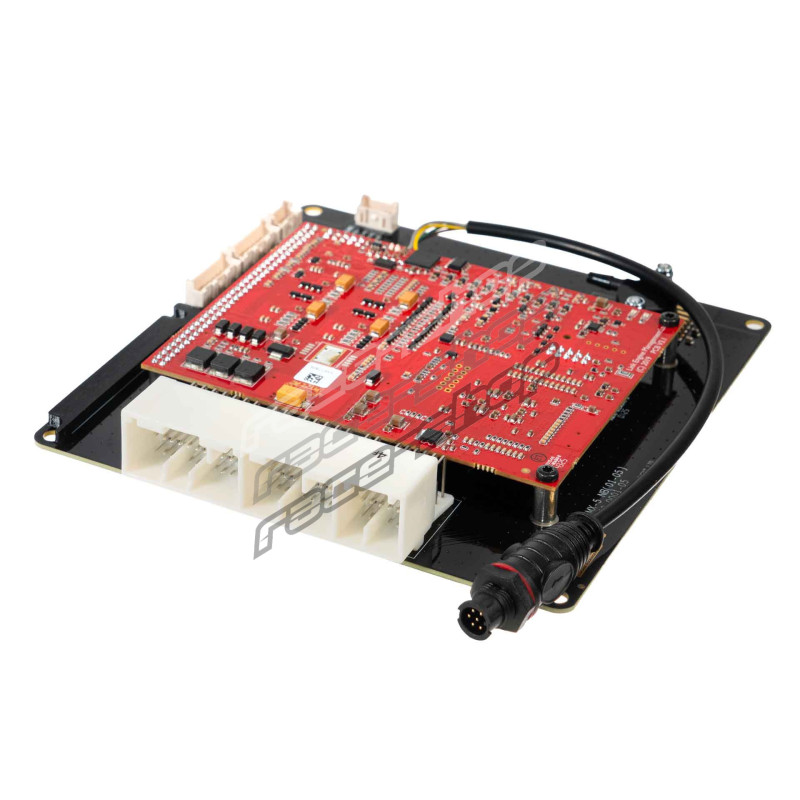

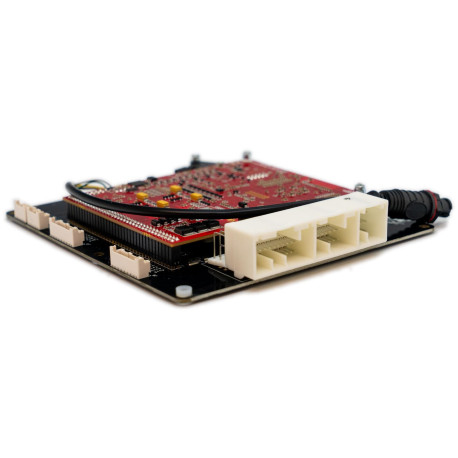

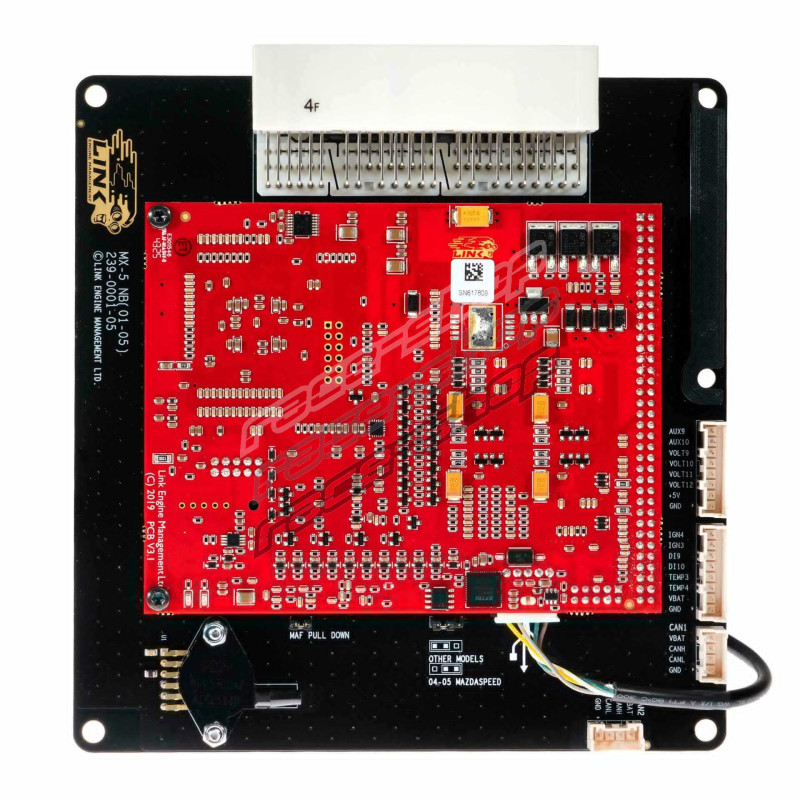

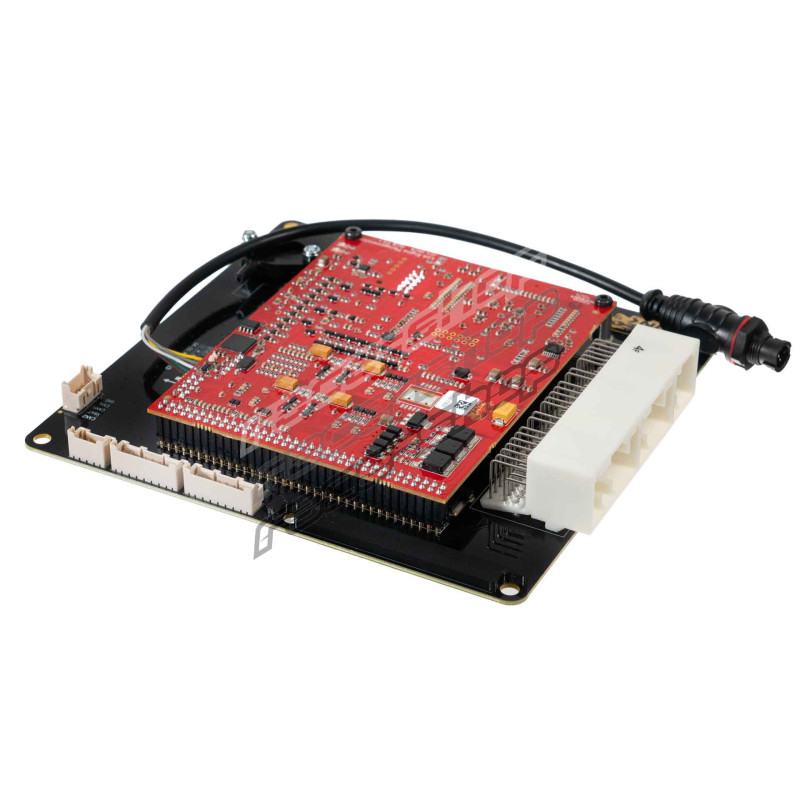

MX5Link - MX5NB2X

Namjenski izrađen za Mazdu MX5 NB nakon faceliftinga, MX5NB2X se ugrađuje izravno na tvorničko mjesto upravljačke jedinice uz korištenje tvorničkih nosača, originalnog kabelskog snopa i konektora. Bez preožičavanja, bez adapterskih kabelskih snopova, bez kompromisa. Zadržava sve tvorničke funkcije, pruža besprijekornu OEM integraciju i uključuje početnu mapu kako bi vaše vozilo brzo proradilo. Rezultat je čista, jednostavna i pouzdana ugradnja koja zadržava tvornički izgled.

Link G4X plug-in upravljačke jedinice dijele isti procesor, firmware, softver i standardni skup G4X značajki kao i cijela G4X serija. Značajke uključuju dvostruki CAN Bus, Flex Fuel, fleksibilne limitere zaštite motora, upravljanje CAN tipkovnicom, regulaciju tlaka prednabijanja u otvorenoj i zatvorenoj petlji, dvostruku lambda regulaciju u zatvorenoj petlji, upravljanje VVT-om, ugrađeni osciloskop okidanja, kompatibilnost s aftermarket zaslonima, izravno upravljanje automatskim mjenjačem i 512MB ugrađene memorije za bilježenje podataka. Ima i ugrađeni MAP senzor.

Oslanjajući se na Linkovu G4X platformu koja osvaja prvenstva, MX5NB2X podržava i napredne značajke podešavanja i motorsport funkcije, uključujući upravljanje dušikovim oksidulom, launch control, anti-lag, tempomat, kontrolu proklizavanja, mjerač vremena utrke i upravljanje snagom, upravljanje promjenom stupnja prijenosa i upravljanje mjenjačem pomoću ručica.

Link plug-in upravljačka jedinica idealno je rješenje kada je dostupna za vaše vozilo, a ožičenje je u dobrom stanju, jer pruža moderno upravljanje motorom bez složenosti wire-in ugradnje.

Podržani modeli

MX5NB2X je namijenjen sljedećim primjenama:

MX5 NB nakon faceliftinga s atmosferskim VVT motorom, modelne godine 2001-2005

MX5 NB nakon faceliftinga s motorom Mazdaspeed Turbo 1.8L bez VVT-a.

Važno

Prije kupnje provjerite odgovara li vaš konektor priključku prikazanom na fotografiji.

Ova upravljačka jedinica radi samo s ručnim mjenjačima.

Uključuje ugrađeni MAP senzor

Podržana je većina tvorničkih funkcija.

Ova upravljačka jedinica trebat će konektor za proširenje prije nego što se elektronički leptir gasa može koristiti.

Ova plug-in jedinica ima novi 4-pinski CAN konektor s napajanjem i ne može koristiti stari CANPCB kabel za CAN vezu. Za spajanje CAN uređaja koristite kabel CANJST4 (Link PN 101-0198). Ovaj novi 4-pinski priključak i kabel pružaju ne samo CAN vezu, već i zaštićeno napajanje 12V i masu za napajanje CAN uređaja. Napajanje je zaštićeno samoresetirajućim osiguračem nazivne trajne struje 3A.

Plug-in upravljačke jedinice imaju sve standardne G4X značajke uz napredne značajke podešavanja i motorsport funkcije, uključujući:

Značajke upravljačke jedinice

• Dvostruki CAN Bus
• Upravljanje elektroničkim leptirom gasa
• Flex Fuel
• Osciloskop okidanja
• 3-osni akcelerometar
• Odabirivi pull-up otpornici temperaturnih ulaza
• Fleksibilni limiteri zaštite motora
• Upravljanje CAN tipkovnicom
• Upravljanje VVT-om
• Regulacija tlaka prednabijanja u otvorenoj petlji
• Regulacija tlaka prednabijanja u zatvorenoj petlji
• Dvostruka lambda regulacija u zatvorenoj petlji
• Izravno upravljanje automatskim mjenjačem
• Kompatibilno sa svim vodećim aftermarket zaslonima putem CAN-a ili serijskog toka podataka
• 512 megabajta interne memorije za bilježenje podataka
• Napomena: ova upravljačka jedinica trebat će konektor za proširenje prije nego što se elektronički leptir gasa može koristiti.

Motorsport značajke

• Upravljanje dušikovim oksidulom (nitro)
• Launch control
• Anti-lag
• Tempomat
• Kontrola proklizavanja
• Mjerač vremena utrke i upravljanje snagom
• Upravljanje promjenom stupnja prijenosa
• Upravljanje mjenjačem pomoću ručica (paddle shift)

Specifikacije

Plug-in upravljačke jedinice kombiniraju sve premium G4X specifikacije s pravom plug-and-play praktičnošću, uključujući:

Ulazi i izlazi

• Potpuni popis ulaza i izlaza potražite u priručniku za ugradnju MX5NB2X

Komunikacija

• 2 CAN Bus kanala
• LTW 6-pinski USB priključak za podešavanje

Dimenzije proizvoda

• 160mm(L)x160mm(W)x30mm(H)
• 6.30in(L)x6.30in(W)x1.18in(H)

Težina proizvoda

• 270 grama (9.52 unci)

Električne karakteristike

• Raspon radnog napona: 6.5-24V
• Maksimalni ulazni napon: 36V
• Maksimalna trajna potrošnja struje: 11.5A

Sadržaj pakiranja

• G4X Mazda MX5NB2X plug-in upravljačka jedinica
• Antistatička traka

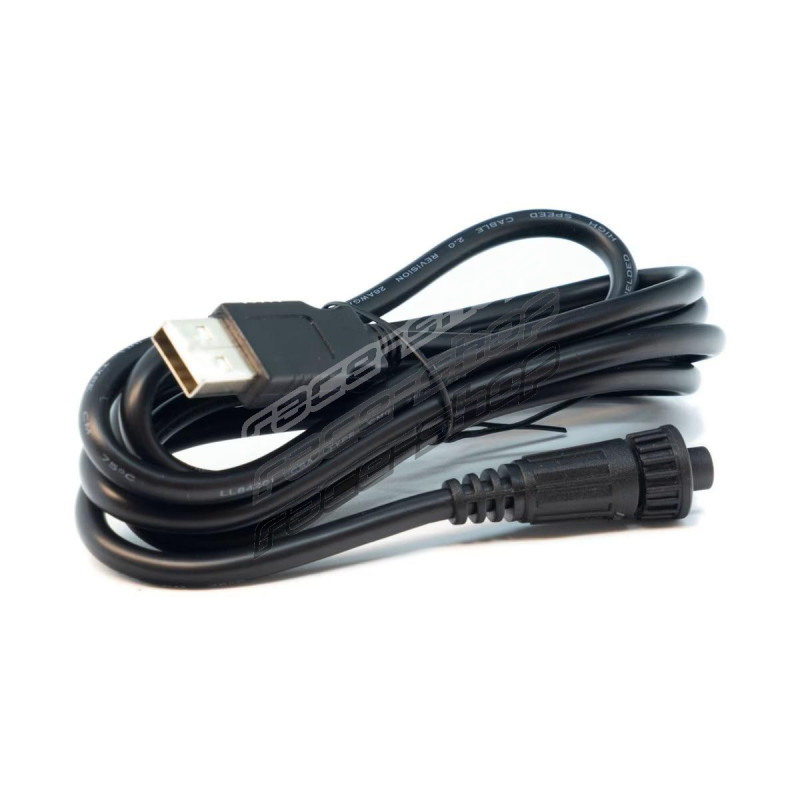

• USB kabel za podešavanje - upravljačka jedinica na USB
• Link naljepnice
• Kartica s uputama za plug-in
• Kartica za registraciju proizvoda
