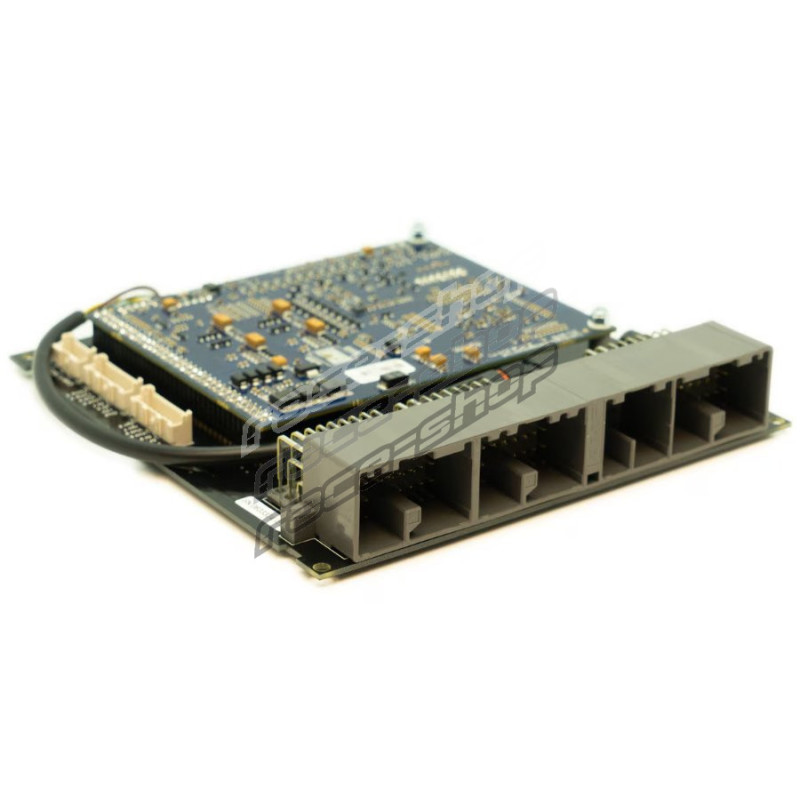

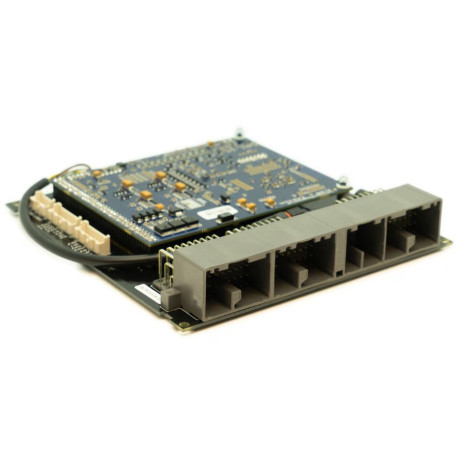

WRXLink - WRX6X

Namjenski izrađen za WRX V5 do 6, WRX6X se ugrađuje izravno na tvorničko mjesto upravljačke jedinice uz korištenje tvorničkih nosača, originalnog kabelskog snopa i konektora. Bez preožičavanja, bez adapterskih kabelskih snopova, bez kompromisa. Zadržava sve tvorničke funkcije, pruža besprijekornu OEM integraciju i uključuje početnu mapu kako bi vaše vozilo brzo proradilo. Rezultat je čista, jednostavna i pouzdana ugradnja koja zadržava tvornički izgled.

Link G4X plug-in upravljačke jedinice dijele isti procesor, firmware, softver i standardni skup G4X značajki kao i cijela G4X serija. Značajke uključuju dvostruki CAN Bus, Flex Fuel, fleksibilne limitere zaštite motora, upravljanje CAN tipkovnicom, regulaciju tlaka prednabijanja u otvorenoj i zatvorenoj petlji, dvostruku lambda regulaciju u zatvorenoj petlji, upravljanje VVT-om, ugrađeni osciloskop okidanja, kompatibilnost s aftermarket zaslonima, izravno upravljanje automatskim mjenjačem i 512MB ugrađene memorije za bilježenje podataka.

Oslanjajući se na Linkovu G4X platformu koja osvaja prvenstva, WRX6X podržava i napredne značajke podešavanja i motorsport funkcije, uključujući upravljanje dušikovim oksidulom, launch control, anti-lag, tempomat, kontrolu proklizavanja, mjerač vremena utrke i upravljanje snagom, upravljanje promjenom stupnja prijenosa i upravljanje mjenjačem pomoću ručica.

Link plug-in upravljačka jedinica idealno je rješenje kada je dostupna za vaše vozilo, a ožičenje je u dobrom stanju, jer pruža moderno upravljanje motorom bez složenosti wire-in ugradnje.

Podržani modeli

WRX6X je namijenjen sljedećim primjenama s 4 siva utikača:

Subaru WRX Version 5, GC8F s motorom EJ20 od 1998-1999.

Subaru WRX Version 6, GC8G s motorom EJ20 od 1999-2000.

Važno

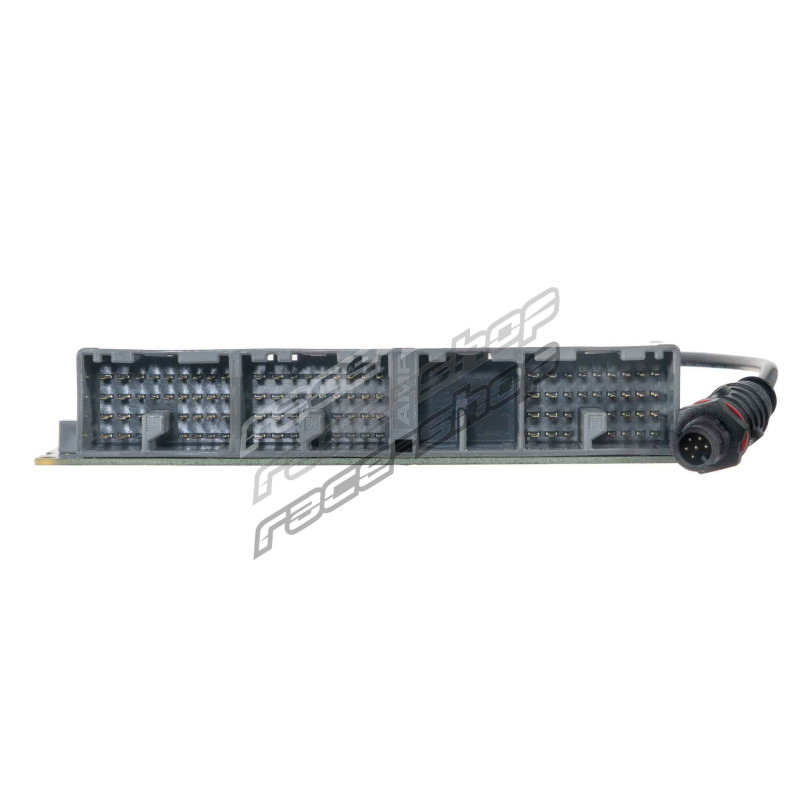

Prije kupnje provjerite odgovara li vaš konektor priključku prikazanom na fotografiji.

Ova upravljačka jedinica radi samo s ručnim mjenjačima.

Senzor temperature zraka toplo se preporučuje.

Podržana je većina tvorničkih funkcija.

Ova upravljačka jedinica zahtijeva kabelski snop za proširenje prije nego što se elektronički leptir gasa može koristiti.

Od verzije PCB V1.4 ova plug-in jedinica ima novi 4-pinski CAN konektor s napajanjem i ne može koristiti stari CANPCB kabel za CAN vezu. Za spajanje CAN uređaja koristite kabel CANJST4 (šifra 101-0198). Ovaj novi 4-pinski priključak i kabel pružaju ne samo CAN vezu, već i zaštićeno napajanje 12V i masu za napajanje CAN uređaja. Napajanje je zaštićeno samoresetirajućim osiguračem nazivne trajne struje 3A.

Plug-in upravljačke jedinice imaju sve standardne G4X značajke uz napredne značajke podešavanja i motorsport funkcije, uključujući:

Značajke upravljačke jedinice

• Dvostruki CAN Bus
• Upravljanje elektroničkim leptirom gasa
• Flex Fuel
• Osciloskop okidanja
• 3-osni akcelerometar
• Odabirivi pull-up otpornici temperaturnih ulaza
• Fleksibilni limiteri zaštite motora
• Upravljanje CAN tipkovnicom
• Upravljanje VVT-om
• Regulacija tlaka prednabijanja u otvorenoj petlji
• Regulacija tlaka prednabijanja u zatvorenoj petlji
• Dvostruka lambda regulacija u zatvorenoj petlji
• Izravno upravljanje automatskim mjenjačem
• Kompatibilno sa svim vodećim aftermarket zaslonima putem CAN-a ili serijskog toka podataka
• 512 megabajta interne memorije za bilježenje podataka
• Napomena: ova upravljačka jedinica zahtijeva kabelski snop za proširenje prije nego što se elektronički leptir gasa može koristiti.

Motorsport značajke

• Upravljanje dušikovim oksidulom (nitro)
• Launch control
• Anti-lag
• Tempomat
• Kontrola proklizavanja
• Mjerač vremena utrke i upravljanje snagom
• Upravljanje promjenom stupnja prijenosa
• Upravljanje mjenjačem pomoću ručica (paddle shift)

Specifikacije

Plug-in upravljačke jedinice kombiniraju sve premium G4X specifikacije s pravom plug-and-play praktičnošću, uključujući:

Ulazi i izlazi

• Potpuni popis ulaza i izlaza potražite u priručniku za ugradnju WRX6X

Komunikacija

• 2 CAN Bus kanala
• LTW 6-pinski USB priključak za podešavanje

Dimenzije proizvoda

• 190mm(L)x160mm(W)x30mm(H)
• 7.48in(L)x6.30in(W)x1.18in(H)

Težina proizvoda

• 260 grama (9.17 unci)

Električne karakteristike

• Raspon radnog napona: 6.5-24V
• Maksimalni ulazni napon: 36V
• Maksimalna trajna potrošnja struje: 11.5A

Sadržaj pakiranja

• G4X Subaru WRX6X plug-in upravljačka jedinica
• Antistatička traka
• USB kabel za podešavanje - upravljačka jedinica na USB
• Link naljepnice
• Kartica s uputama za plug-in
• Kartica za registraciju proizvoda
