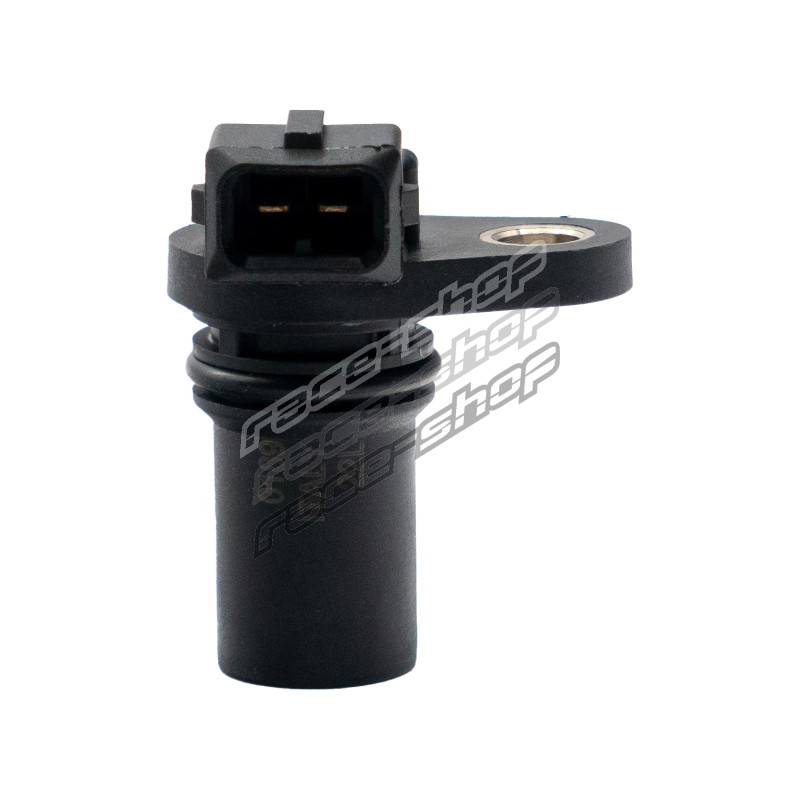

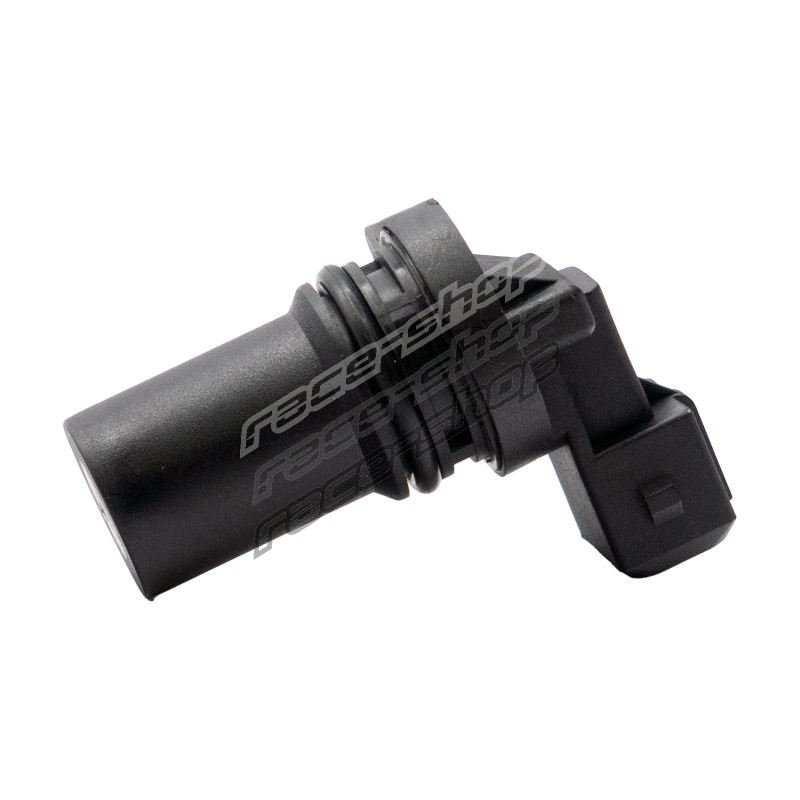

Link senzor položaja radilice (CAS)

Podržani modeli

Može se koristiti s gotovo bilo kojim čeličnim okidnim kotačem pričvršćenim na radilicu; naše okidne kotače pogledajte među povezanim proizvodima.

Upozorenja

Ne preporučuje se za signal bregaste osovine (CAM).

Signalni vodiči trebaju biti oklopljeni.

Zračnost senzora oko 0.5mm.

Ovisno o željenoj strategiji paljenja, može vam biti potreban dodatni CAM/Trigger 2 senzor PN 101-0280. Više informacija potražite u datoteci pomoći PC Link.

Specifikacije

Ožičenje

• Reference + spojite na Trigger 1 (signal) na Link upravljačkoj jedinici.
• Reference - spojite na masu senzora (Sensor Ground) na Link upravljačkoj jedinici.

Dimenzije proizvoda

• 55mm(L)x40mm(W)x45mm(H)
• 2.17in(L)x1.57in(W)x1.77in(H)

Težina proizvoda

• 30 grama (1.06 unci)

Električne karakteristike

• Raspon radnog napona: +/-60V

Sadržaj pakiranja

• VR senzor radilice s utikačem/pinovima

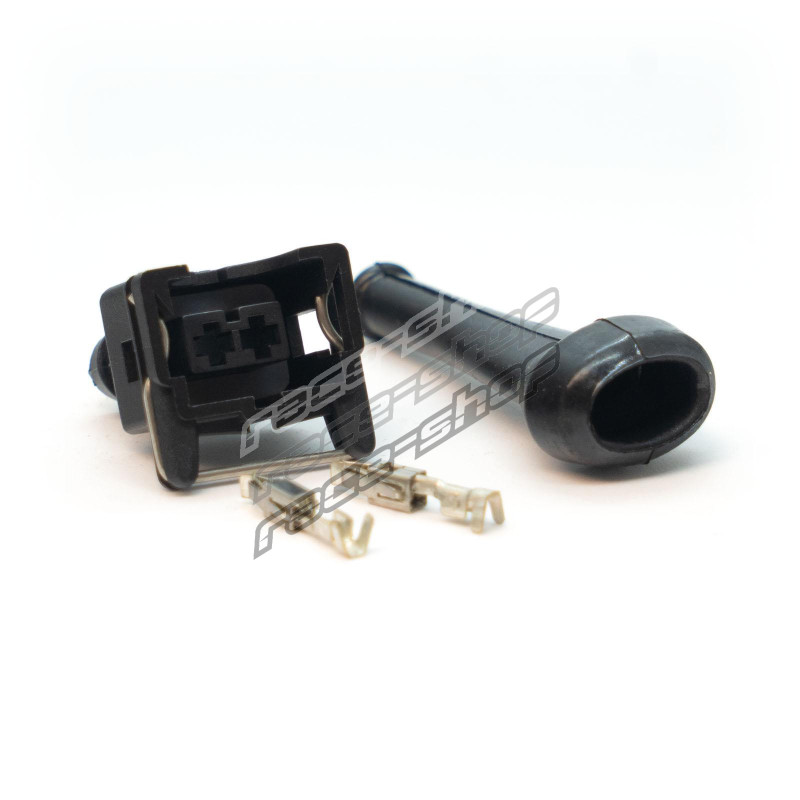

• Utikač, pin i zaštitna kapica u Bosch stilu (PN 101-0051)

Naziv kalibracije u PCLinku

• Reluctor
