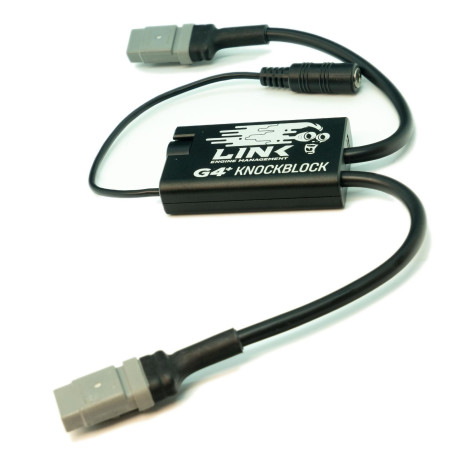

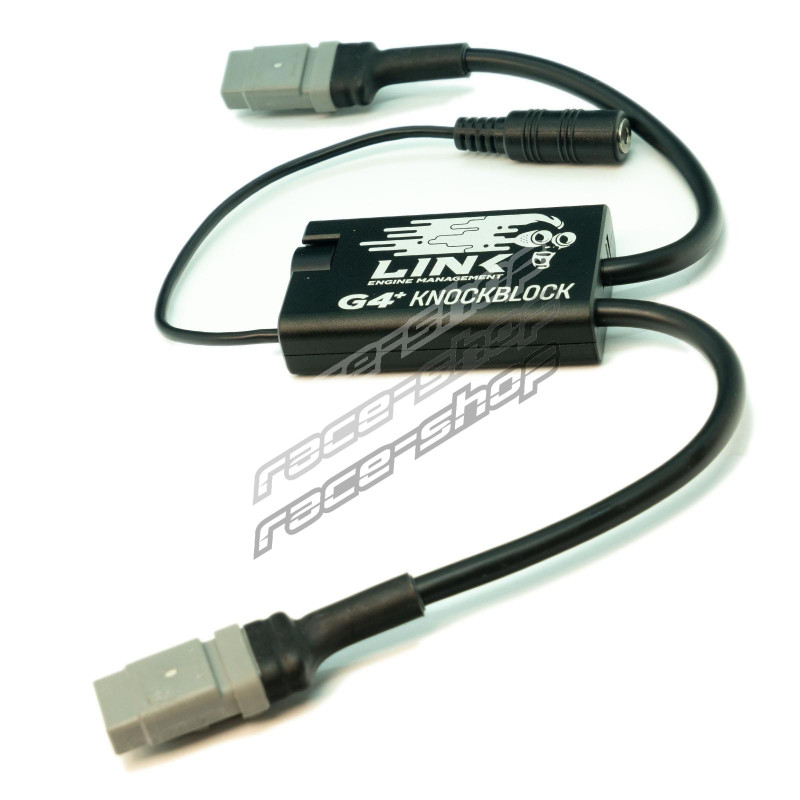

Link KnockBlock G4+ (KNB)

• Slušanje jednog ili dva senzora detonacije
• Posebna konstrukcija filtriranja poboljšava omjer signala i šuma
• Može se koristiti sa slušalicama za uši, slušalicama ili štitnicima za uši s poništavanjem buke
• Dugotrajna punjiva litijska baterija
• Robusno CNC aluminijsko kućište
• Konektor za slušalice na slobodnom vodiču
• Može se koristiti sa svim OEM senzorima detonacije
• Može se spojiti izravno na prijenosno računalo za snimanje buke motora ili frekvencijsku analizu senzora detonacije (pomoću PCLink G4+)

Napomena: slušalice s vlastitim filtriranjem buke možda nisu prikladne za upotrebu s KnockBlockom.

Sadržaj pakiranja

G4+ KnockBlock

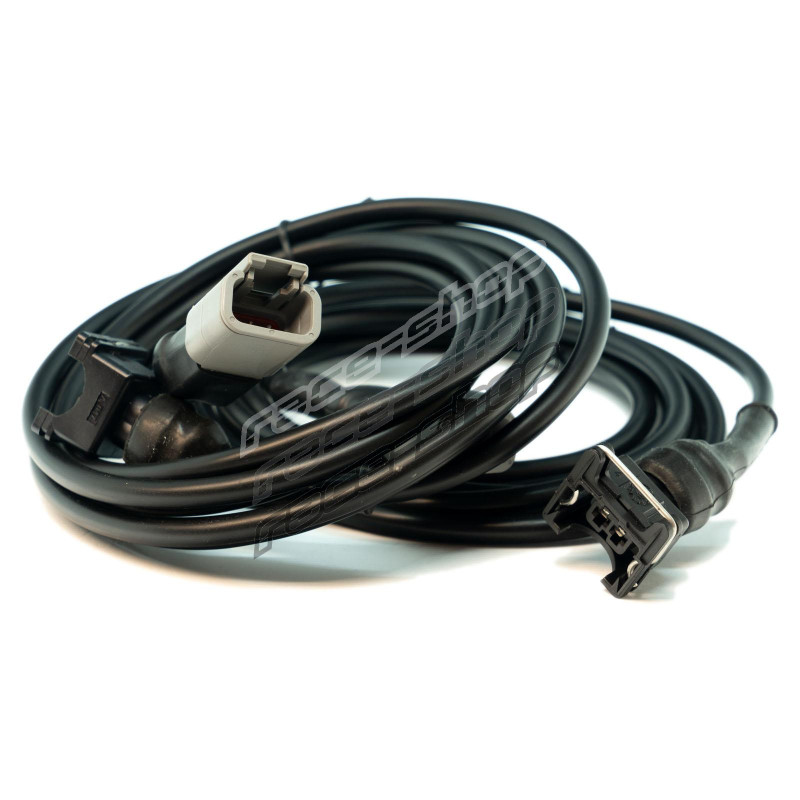

2 kabelska snopa za senzore (spojena)

1 kabelski snop za slušalice (spojen)

Vodič za brzi početak

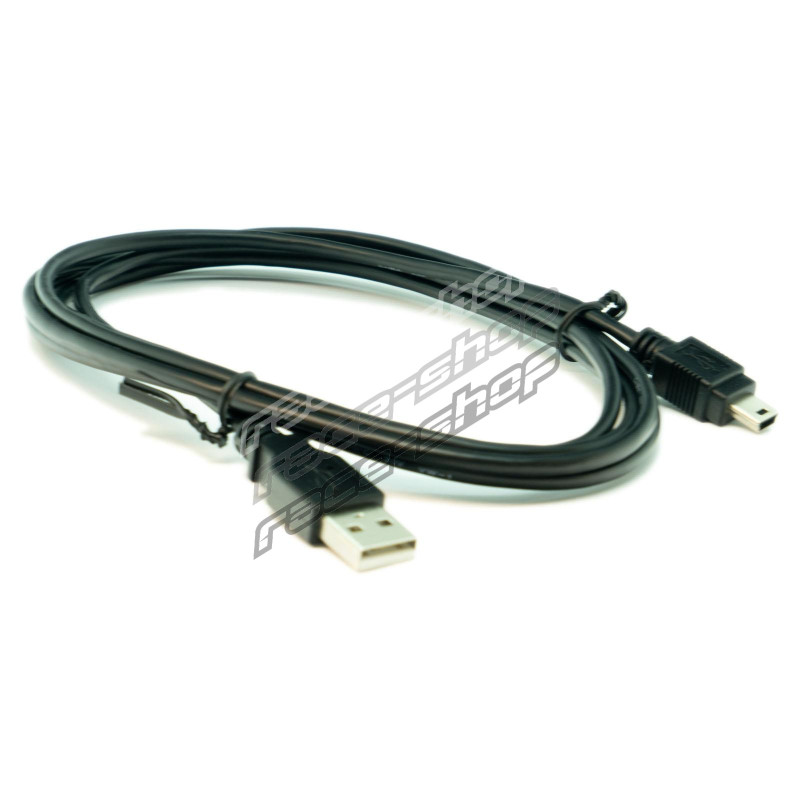

1 mini USB kabel

2 OEM senzora detonacije prstenastog tipa Bosch

2 male naljepnice Link Engine Management

Specifikacije:

Rad

Ugradite senzor(e) detonacije na prikladno mjesto na motoru (obično na čvrstu montažnu točku na bloku blizu glave motora)

Ako koristite samo jedan senzor, nekorišteni kabel senzora ostavite odspojenim

Okrenite regulator glasnoće u smjeru kazaljke na satu dok ne klikne. LED indikator zasvijetlit će plavo kada KnockBlock radi

Postavite glasnoću na najmanju vrijednost (do kraja suprotno od smjera kazaljke na satu)

Spojite slušalice na 3.5mm audio priključak

Pokrenite motor i pažljivo pojačavajte glasnoću (u smjeru kazaljke na satu) dok ne začujete mehaničku buku motora. Podesite na ugodnu glasnoću slušanja

Punjenje

Isključite KnockBlock okretanjem regulatora glasnoće suprotno od smjera kazaljke na satu dok ne klikne

Spojite USB kabel za punjenje na Mini USB konektor KnockBlocka. Može se puniti s bilo kojeg standardnog USB punjača, računala, prijenosnog računala, autopunjača ili punjača za mobitel (najviše 2.1A pri 5V)

LED indikator svijetli crveno tijekom punjenja. Kada se indikator ugasi, baterija je potpuno napunjena

Napunite G4+ KnockBlock nakon upotrebe i prije pohrane

Specifikacije

Rad

Ugradite senzor(e) detonacije na prikladno mjesto na motoru (obično na čvrstu montažnu točku na bloku blizu glave motora)

Ako koristite samo jedan senzor, nekorišteni kabel senzora ostavite odspojenim

Okrenite regulator glasnoće u smjeru kazaljke na satu dok ne klikne. LED indikator zasvijetlit će plavo kada KnockBlock radi

Postavite glasnoću na najmanju vrijednost (do kraja suprotno od smjera kazaljke na satu)

Spojite slušalice na 3.5mm audio priključak

• Pokrenite motor i pažljivo pojačavajte glasnoću (u smjeru kazaljke na satu) dok ne začujete mehaničku buku motora. Podesite na ugodnu glasnoću slušanja

Punjenje

Isključite KnockBlock okretanjem regulatora glasnoće suprotno od smjera kazaljke na satu dok ne klikne

Spojite USB kabel za punjenje na Mini USB konektor KnockBlocka. Može se puniti s bilo kojeg standardnog USB punjača, računala, prijenosnog računala, autopunjača ili punjača za mobitel (najviše 2.1A pri 5V)

LED indikator svijetli crveno tijekom punjenja. Kada se indikator ugasi, baterija je potpuno napunjena

• Napunite G4+ KnockBlock nakon upotrebe i prije pohrane

Sadržaj pakiranja

• G4+ KnockBlock

2 kabelska snopa za senzore (spojena)

1 kabelski snop za slušalice (spojen)

Vodič za brzi početak

1 mini USB kabel

2 OEM senzora detonacije prstenastog tipa Bosch

• 2 male naljepnice Link Engine Management
