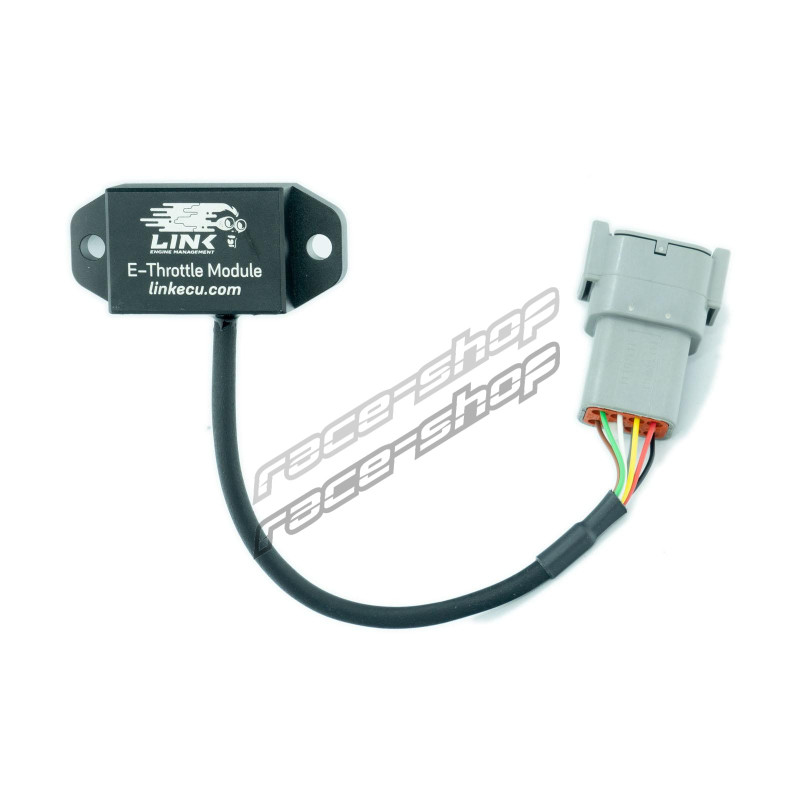

Link elektronički leptir gasa (RET)

Dizajnirao ga je i proizveo LinkECU, a omogućuje precizno upravljanje elektroničkim leptirom gasa za bolju upravljivost, odziv na gas i napredne funkcije upravljanja motorom.

Može pružiti i sekundarno upravljanje elektroničkim leptirom gasa za kompatibilne upravljačke jedinice u primjenama s dva elektronička leptira gasa.

Podržani modeli

Link G4+ Storm, Xtreme, Fury i plug-in upravljačke jedinice.

Link G4X MonsoonX, StormX i Plug-inX upravljačke jedinice.

Link G4X XtremeX i FuryX upravljačke jedinice za primjene sa sekundarnim elektroničkim leptirom gasa.

Primjene s jednim i dva elektronička leptira gasa.

Upozorenja

Za rad su potrebna tri pomoćna izlaza upravljačke jedinice.

Ulaz za omogućavanje (enable) mora se povući na nisku razinu za aktivaciju modula.

Specifikacije

Shema ožičenja (primjer)Shema ožičenja

Istaknuto

Link modul za daljinsko upravljanje elektroničkim leptirom gasa ima sljedeće specifikacije:

• Dodaje upravljanje elektroničkim leptirom gasa (drive by wire) kompatibilnim Link upravljačkim jedinicama.
• Podržava primarno ili sekundarno upravljanje elektroničkim leptirom gasa.
• Dizajnirao i proizveo LinkECU.
• Kompaktna konstrukcija za udaljenu montažu.
• Potrebna su tri pomoćna izlaza upravljačke jedinice.

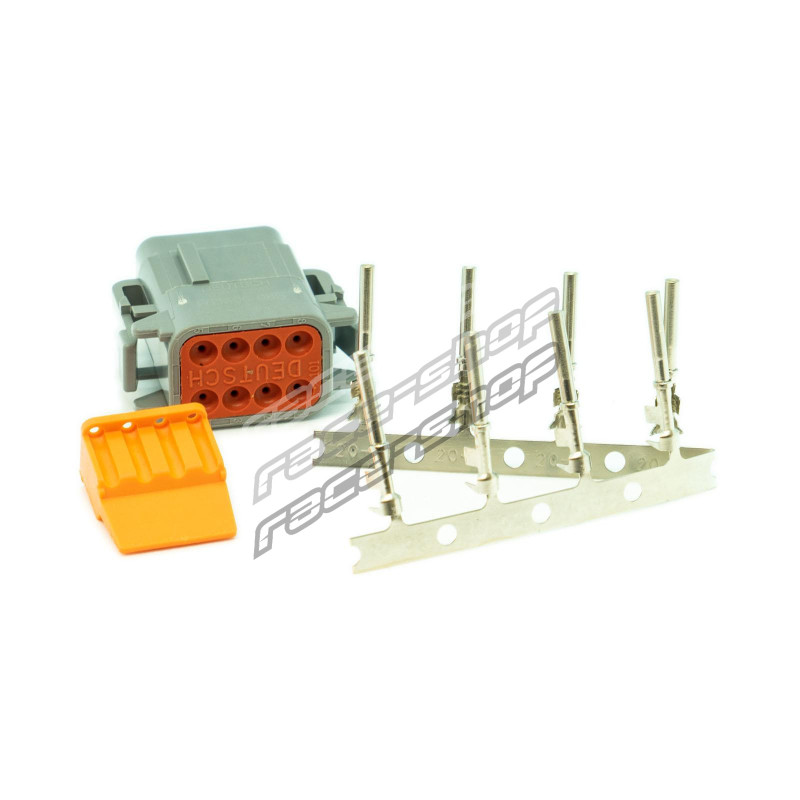

• Uključuje kabelski snop.

Električne karakteristike

• Raspon radnog napona: 6-23V
• Maksimalni ulazni napon: 37V
• Maksimalna trajna potrošnja struje: 6A
