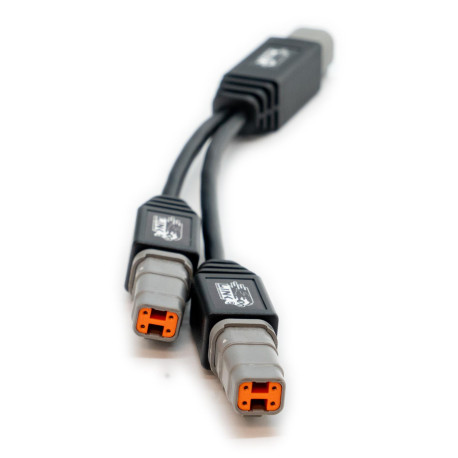

CANTEE - Link CAN razdjelni kabel

Koristi se za spajanje kabela CANJST (PN 101-0197), CANLTW (PN 101-0211) ili CANSS (PN 101-0210) na dva CAN uređaja.

Specifikacije

Komunikacija

• Pin 4: CAN H
• Pin 3: CAN L
• Pin 2: masa
• Pin 1: 12V

Dimenzije proizvoda

• 280mm(L)x34mm(W)x23mm(H)
• 11.02in(L)x1.34in(W)x0.91in(H)

Težina proizvoda

• 200 grama (7.05 unci)

Materijal

• Kabelski snop 1: 80mm
• Kabelski snop 2: 120mm

Električne karakteristike

• Maksimalni ulazni napon: 300V
• Maksimalna trajna potrošnja struje: 3A
• Presjek vodiča: 20AWG/0.5mm2

Sadržaj pakiranja

• Link CAN razdjelni kabel

Neobrađeni kalibracijski podaci

• Pin 1: 12V
• Pin 2: masa
• Pin 3: CAN Low
• Pin 4: CAN High

Konektor

• Ženski DTM4 na 2 x muški DTM4. Uključuje CAN ožičenje i ožičenje napajanja.
