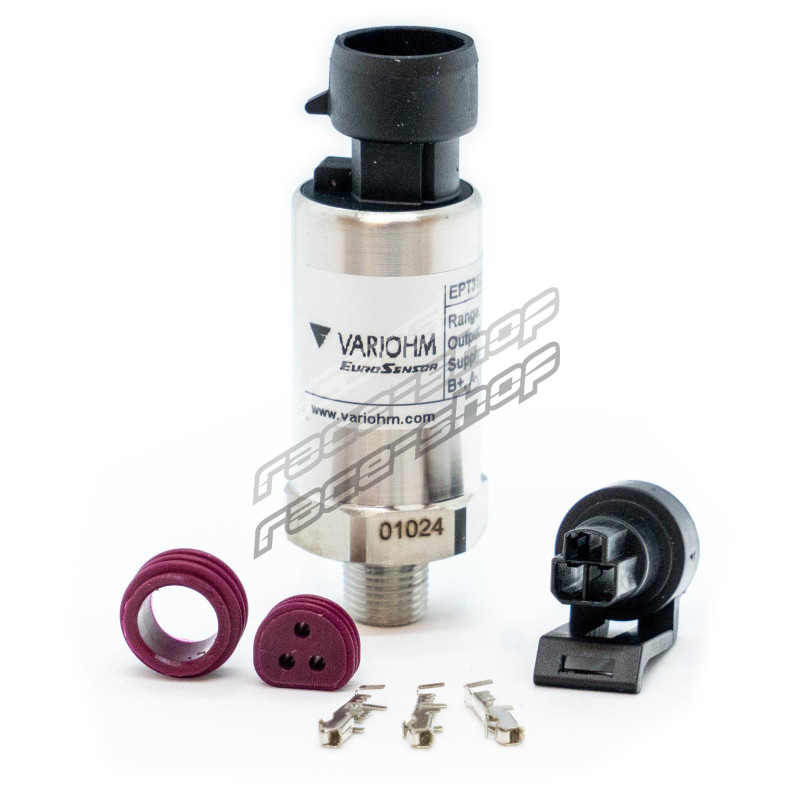

Link MAP senzor 5 bar EU (MAP5EU)

Link MAP senzor 5 bar je visokoprecizni senzor apsolutnog tlaka u usisnoj grani (MAP) namijenjen motorima s turbopunjačem i kompresorom s tlakom prednabijanja do 58 psi (4 bar). Zahvaljujući robusnoj konstrukciji od nehrđajućeg čelika i brzom vremenu odziva pruža stabilno i točno mjerenje tlaka za pouzdano podešavanje motora u zahtjevnim motorsport i performance primjenama.

Podržani modeli

Sve Link upravljačke jedinice.

Ostale aftermarket upravljačke jedinice s ratiometrijskim analognim ulazom 5V.

Motori s turbopunjačem i kompresorom s tlakom prednabijanja do 58 psi (4.0 bar).

Upozorenja

Namijenjen za upotrebu s reguliranim napajanjem senzora od 5V.

Kod Link G4/G4+/G4X/G5 upravljačkih jedinica u PC Linku kao tip MAP senzora odaberite 'Variohm 5 Bar'.

Ne preporučuje se za atmosferske motore ni za tlak prednabijanja veći od 4 bar / 58psi.

Specifikacije

Istaknuto

Link MAP senzor 5 bar ima sljedeće specifikacije:

• Raspon tlaka: -1 do +4 bar (-14.5 do +58 psi).
• Ratiometrijski izlaz 0.5-4.5V.
• Napon napajanja 5V.
• Visokoprecizni piezorezistivni mjerni element.
• Kućište od nehrđajućeg čelika.
• Brzo vrijeme odziva (<1ms).
• Izvrsna otpornost na vibracije i udarce.
• Radna temperatura: -40°C do +125°C.
• Stupanj zaštite IP66.
• Packard Metri-Pack konektor.
• Tlačni priključak s vanjskim navojem 1/8" NPT.
• Isporučuje se s TI kompletom konektora senzora.

Dimenzije proizvoda

• 70mm(L)x30mm(W)x30mm(H)
• 2.76in(L)x1.18in(W)x1.18in(H)

Težina proizvoda

• 65 grama (2.29 unci)

Električne karakteristike

• Raspon radnog napona: 5V
• Maksimalni ulazni napon: 5V

Sadržaj pakiranja

• MAP senzor 5 bar
• TI komplet konektora senzora
• Tiskane upute za dodatak

Naziv kalibracije u PCLinku

• "5 Bar Variohm"

Neobrađeni kalibracijski podaci

• 0.5V = 0kPa, 4.5V = 500kPa

Konektor

• TI komplet konektora senzora 101-0130
