Link komplet senzora s Hallovim efektom

Link senzor s Hallovim efektom beskontaktni je senzor zubaca s Hallovim efektom namijenjen detekciji radilice, bregaste osovine i brzine kotača. Ima tehnologiju prilagodljivog dinamičkog praga koja automatski kompenzira promjene geometrije mete i zračnosti, pružajući pouzdanu detekciju položaja i brzine od gotovo nulte brzine do 15 kHz.

Podržani modeli

Sve Link upravljačke jedinice

Ostale aftermarket upravljačke jedinice

Važno

Namijenjen detekciji feromagnetskih okidnih kotača i zubaca zupčanika.

Potreban je vanjski pull-up otpornik, osim ako upravljačka jedinica ima interni pull-up.

Za pouzdan rad pridržavajte se preporučenih dimenzija mete i zračnosti.

Specifikacije

Istaknuto

Link senzor s Hallovim efektom ima sljedeće specifikacije:

• Beskontaktni senzor zubaca s Hallovim efektom.
• Tehnologija prilagodljivog dinamičkog praga.
• Izlaz s otvorenim kolektorom (ponor struje).
• Detekcija pri gotovo nultoj brzini.
• Maksimalna frekvencija zubaca: 15 kHz.
• Tipična zračnost: 1.5 mm.
• Radna temperatura: -40°C do +125°C.
• Stupanj zaštite IP67.
• Kućište od eloksiranog aluminija.
• Slobodni vodič 1 m.
• Uključuje DTM3 komplet konektora

Dimenzije proizvoda

• 120mm(L)x15mm(W)x15mm(H)
• 4.72in(L)x0.59in(W)x0.59in(H)

Težina proizvoda

• 50 grama (1.76 unci)

Električne karakteristike

• Raspon radnog napona: 5-24V
• Maksimalni ulazni napon: 30V
• Maksimalna trajna potrošnja struje: 6mA
• Presjek vodiča: 20AWG/0.5mm2

Ostalo

• Smeđa: napon napajanja
• Plava: masa senzora
• Crna: izlaz prema upravljačkoj jedinici
• Za izbjegavanje smetnji treba koristiti oklopljeni kabel.

Sadržaj pakiranja

• Senzor s Hallovim efektom

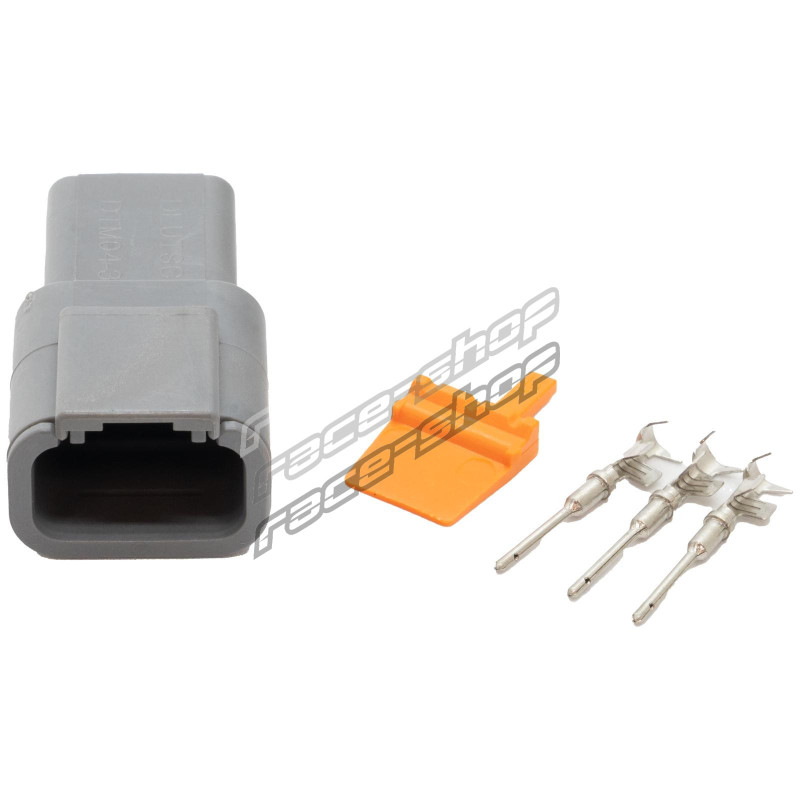

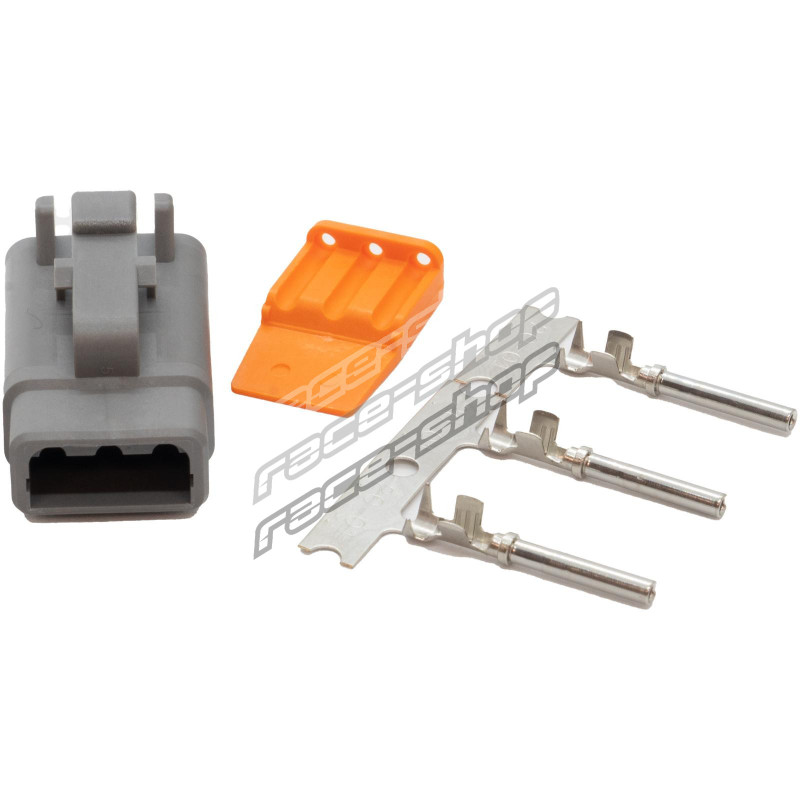

• DTM3 komplet konektora (MF & F)
• Tiskane upute za dodatak
