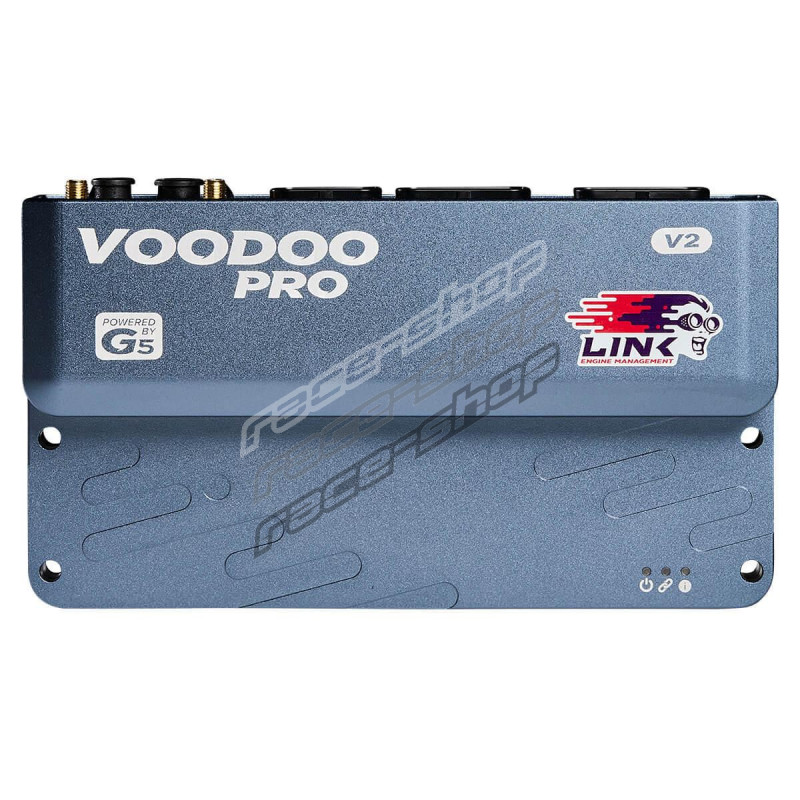

Link G5 Voodoo Pro

S 12 izlaza za brizgaljke, 8 za paljenje i 4 višenamjenska (brizgaljka, paljenje, pomoćni) izlaza (ukupno 24), G5 Voodoo Pro može upravljati s do:

· 12 cilindara s ubrizgavanjem u usisni kanal ili izravnim ubrizgavanjem i izravnim paljenjem, ili

· 8 cilindara sa stupnjevitim izravnim/usisnim ubrizgavanjem i izravnim paljenjem.

Podržani broj cilindara ovisi o vrsti i broju korištenih pumpi goriva.

G5 Voodoo Pro radi na raznim vozilima; za savjet o vašem konkretnom projektu obratite se LinkECU prodavaču ili tehničkoj podršci.

U pakiranju:

· G5 Voodoo Pro upravljačka jedinica

· USB-C kabel za spajanje

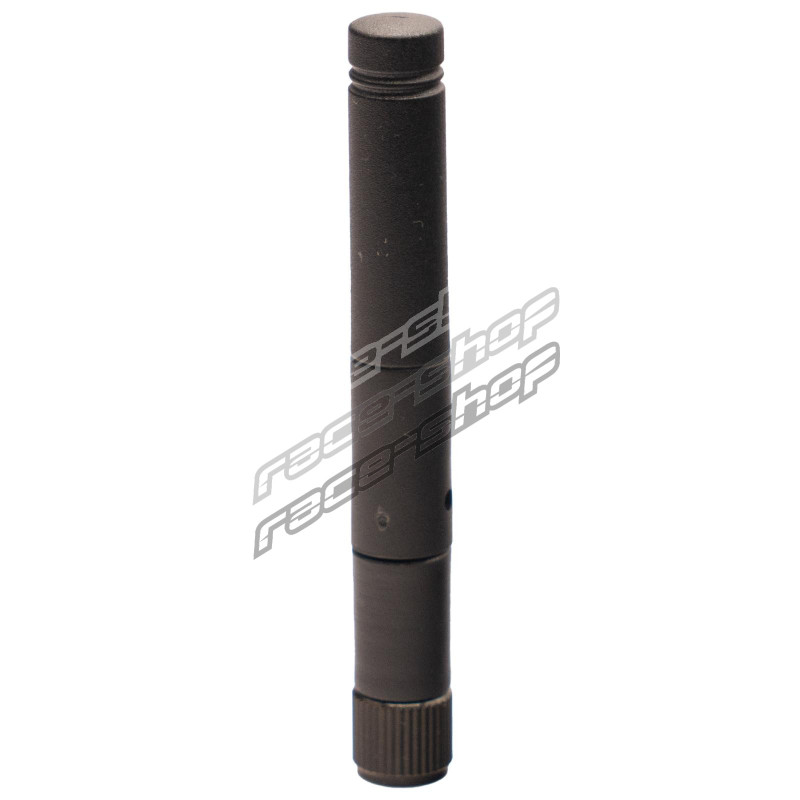

· Wi-Fi antena

· GPS antena 4m (magnetska ili ljepljiva montaža)

· Zaštitni poklopci za USB-C i SMA

· Vodič za brzi početak (A5)

· Tablica ulaza/izlaza za instalatera (A3)

· Montažni vijci

· Link naljepnice

· 12 izlaza za brizgaljke, 8 za paljenje i 4 višenamjenska (brizgaljka, paljenje, pomoćni) izlaza (ukupno 24)

· Isplativo rješenje za dokazano upravljanje izravnim ubrizgavanjem (DI) na do 12 izlaza za brizgaljke (uz vanjsku OEM ili aftermarket pogonsku jedinicu - više informacija o radu s DI ovdje) https://kb.linkecu.com/di-kb/latest/working-with-direct-injection

· Ugrađeni Wi-Fi s PC Link vezom u stvarnom vremenu

· Ugrađeni globalni pozicijski sustav (GPS) do 50Hz

· Ugrađeni Ethernet, najbrži i najstabilniji način pregledavanja ili preuzimanja zapisa podataka, kalibracije i podešavanja upravljačke jedinice.

· Visoko prilagodljivi ulazi/izlazi, sada s osam ADIO pinova.

· Dva ugrađena digitalna kontrolera širokopojasne lambda sonde LSU 4.9.

· Dva ugrađena H-mosta koji podržavaju funkcije kao što su elektronički leptir gasa (drive by wire) i elektronički wastegate ventili male snage.

· 1GB ugrađene memorije za bilježenje podataka.

· Sva G4X i G5 podešenja kompatibilna su s G5 Voodoo Pro.

· CNC kućište, brtvljeno.

Specifikacije

Izlazi

· 12 izlaza za brizgaljke

· 8 izlaza za paljenje

· 4 dvonamjenska izlaza za brizgaljke/paljenje

· 6 pomoćnih izlaza

· +5V napajanje senzora

· Svi nekorišteni pinovi za brizgaljke/paljenje mogu se koristiti kao pomoćni pinovi

· Svi pinovi za paljenje i pomoćni pinovi zaštićeni su od povratnog napona (fly back).

Ulazi

· 10 digitalnih ulaza

· 4 temperaturna ulaza

· 14 analognih ulaza

· 2 ulaza okidanja

· 2 ulaza za senzor detonacije

Ulazi/izlazi

· 8 dvonamjenskih ADIO pinova

Komunikacija

· USB-C (kabel uključen)

· Izravno spajanje na upravljačku jedinicu preko ugrađene Wi-Fi pristupne točke ili dodavanje u postojeću mrežu (antena uključena)

· Dvostruki CAN (CAN 1 na CAN konektoru, CAN 2 na priključku E)

· GPS (antena uključena)

· Ethernet s podrškom za serijsko povezivanje (daisy chain)

Dimenzije & težina

· Dubina: 109.2 mm (4.3 inča)

· Širina: 193.5 mm (7.6 inča)

· Maks. visina: 45.0 mm (1.8 inča)

· Težina: 768g (27 unci)

Povezivost

G5 Voodoo Pro podržava sljedeće komunikacijske standarde:

· USB-C

· Wi-Fi

· CAN

· GPS

· Ethernet

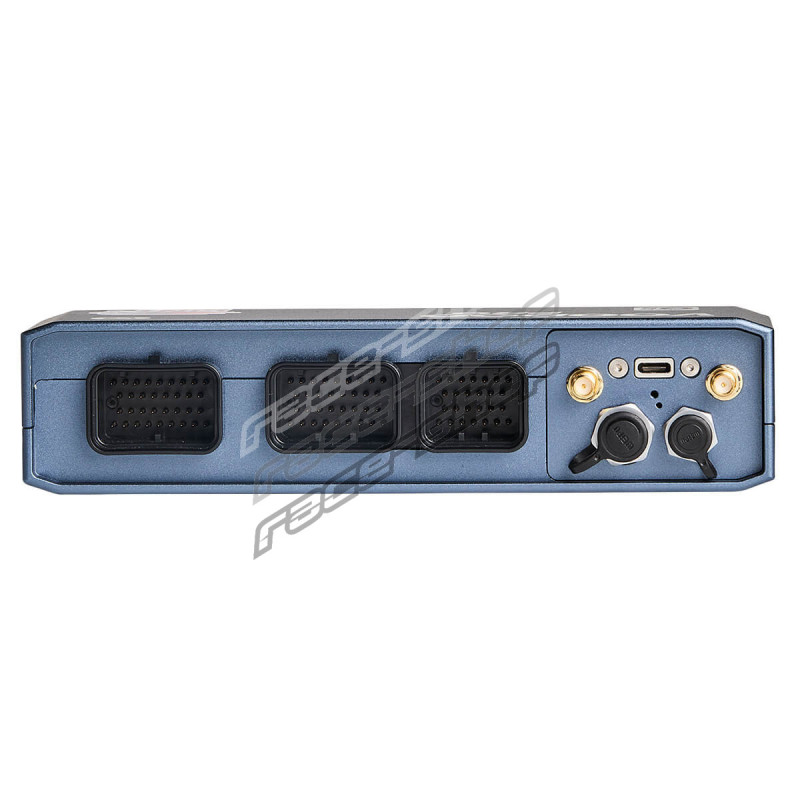

G5 Voodoo Pro koristi Superseal priključke A, B & E. Priključci A & B imaju raspored pinova blisko usklađen s platformama G4X i G5 Voodoo Neo.

Sada se na upravljačku jedinicu možete spojiti standardnim USB-C kabelom ili putem Wi-Fi-ja ili Etherneta.

GPS povezivost može se pokrenuti jednostavnim dodavanjem GPS antene.
