CANchecked display MFD15 Gen2 uključujući OBD2 kabel

MFD15 Gen2 opremljen je OLED zaslonom koji nudi najbolju čitljivost čak i na izravnoj sunčevoj svjetlosti. Vanjski promjer od 52 mm odgovara našem držaču specifičnom za vozilo, kao i komercijalno dostupnim okvirima za unutrašnjost. Njime se upravlja s dva gumba na prednjoj ploči ili s zasebno dostupnim okretnim gumbom.

• Kompaktan dizajn: 52 mm u promjeru i samo 12,5 mm dubine
• LED postavljen na prednju ploču: LED na prednjoj strani zaslona može se koristiti kao svjetlo za mjenjač i/ili kao LED za upozorenje
• Can Bus: Podrška za Can Bus ECU, vlastite Can streamove i od 2008. na OBD2 i duboke vrijednosti za VAG-automobile
• WiFi: spojite na svoj pametni telefon ili računalo i konfigurirajte ga pomoću naše web aplikacije
• Dodatni ulazi: spojite do 6 analognih senzora na ulaze ili spojite senzor za etanol* izravno na zaslon
• Preset Alarms: unaprijed definirani alarmi mogu se jednostavno aktivirati i prilagoditi. Na primjer, primite veliko upozorenje kada je temperatura ispušnih plinova iznad 900 stupnjeva.
• Prilagodba: Upotrijebite vlastiti startup logotip i shemu boja kako biste ga učinili svojim MFD15 Gen2
• Online logging*: Zapišite svoje podatke pomoću pametnog telefona ili računala i spremite zapisnik na svoj uređaj za kasniju analizu
• Flex Fuel*: Pogledajte sadržaj etanola i temperaturu na svom zaslonu
• Can Switching*: Prebacite can prekidače pomoću gumba na vašem zaslonu i prosljeđujte očitanja s vaših analognih ulaza na can bus

Odaberite do osam stranica različitih prikaza i prilagodite svoj zaslon tako da najbolje odgovara vama i vašem vozilu:

• Analog pointer
• Double value
• Gear indicator
• 4-fold values
• 6-fold values
• Bar + double display
• Round display
• Bar graph (double across)
• Performance Meter
• Bar chart (1-6-fold upright)
• Single value

Potpuno novo s našim MFD15 Gen2 je pristup uređaju putem WiFi-a. Tako možete postaviti MFD15 Gen2 putem telefona ili računala.

S oDSS-om možete u potpunosti postaviti svoj zaslon, zabilježiti vrijednosti (potrebna je licenca), prenijeti vlastitu početnu sliku i ažurirati zaslon.

Popularno pitanje kupaca je: "Koje vrijednosti mogu tražiti od svog ECU-a". Odgovor: "SVE" - vaš novi MFD15 Gen2 kompatibilan je s ISO 11898-2 i SAE J2284.

Proizvođači ECU-a sami određuju koje se vrijednosti šalju preko sučelja CAN sabirnice. Ovdje je dokumentacija važna - moguće čak iu obliku DBC datoteke koja se može uvesti putem našeg DSS-a. Naravno, kao kupac, možete pristupiti našem opsežnom popisu već implementiranih ECU-ova. Ukupno, ovisno o proizvođaču, moguće je pretraživati do 64 senzora.

Naravno, implementirani su i OBD2 upiti putem Can Busa (11bit/29bit). Dostupni su i specifični protokoli za vozilo poput UDS ili TP2.

Prema zadanim postavkama uključeni su:
- OBD2 - 11 i 29bit
- Ecumaster - Classic i Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 i 3

Ako željeni ECU nije na popisu, možete preuzeti ili zatražiti odgovarajući TRI/TRX iz naše baze podataka.

Za sve VAG-automobile od godine proizvodnje 2008 (u pojedinačnim slučajevima i starije) nudimo detaljne upite podataka po protokolu. Vrijednosti poput temperature ulja, tlaka prednabijanja, temperature mjenjača, povratnog kuta selektivnog paljenja cilindra, visokog/niskog tlaka, aktiviranja wastegate-a i mnogo više mogu se upitati i prikazati.

Unutarnji LED se može koristiti kao svjetlo za mjenjač, kao i LED za upozorenje.

Kao svjetlu mjenjača možete dodijeliti do 8 različitih boja i ograničenja brzine, kao i brzinu kojom svjetlo mjenjača počinje treperiti.

Prilikom konfiguracije kao LED upozorenja, možete dodijeliti minimalnu i maksimalnu vrijednost za svaki senzor. Ako je senzor iznad maksimalne vrijednosti ili ispod minimalne vrijednosti, LED trepće u prethodno konfiguriranoj boji. Svjetlo mjenjača je deaktivirano tijekom razdoblja upozorenja.

Uključeno u svaku isporuku:

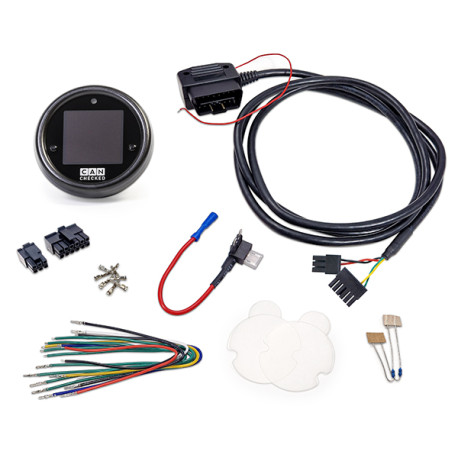

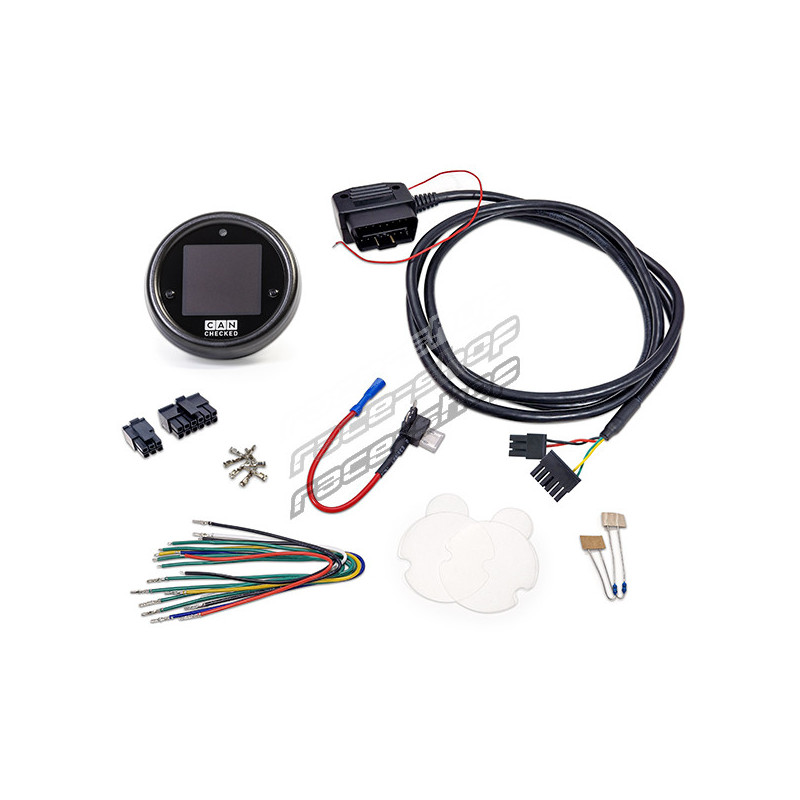

• MFD15 Gen2 Datadisplay
• MFD15 Gen2 OBD-Harness
• Quickstart Guide
• Connector B (6-way Molex)
• Connector C (12-way Molex)
• Unaprijed sastavljeni spojni kabeli različitih boja (dužina: 20 cm, namjena: napajanje, Can Bus, analogni ulazi, 5V, uzemljenje senzora)
• igle koje ćete sami stegnuti
• dva 1K otpornika (kao povlačenje NTC senzora)

Bilo koji senzor se može spojiti putem šest analognih ulaza - podržavamo linearne 0-5V kao i NTC senzore.

The characteristic curves of our in-house CANchecked sensors are stored in the display by factory default i work plug&play:

• AIN1: Senzor temperature (NTC01)
• AIN2: Pretvornik za temperaturnu sondu ispušnih plinova tipa K (TCC01)
• AIN3: Senzor tlaka 0-10 bara (FLP01)
• AIN4: senzor tlaka prednabijanja 0-5,5 bara apsolutno (BST01)
• AIN5: nije unaprijed konfiguriran
• AIN6: nije unaprijed konfiguriran

Za spajanje možete koristiti naš unaprijed sastavljeni 4-smjerni AIN kabelski svežanj.

Ako imate odgovarajuću licencu*, možete dodatno spojiti senzor etanola izravno na zaslon putem zasebnog pina.

• CC22501 ETK01 - vanjski okretni gumb s priključnim kabelom PnP 50 cm
• CC22100 CBD08 - osmosmjerno distribucijsko čvorište limenke
• CC22780 ANC04 - four-way AIN-harness
• CC22902 NTC01 - senzor temperature za tekućine 1/8" NPT
• CC22903 TCC01 - tip K pretvarač 0-1250°C
• CC22901 FLP01 - Senzor tlaka 0-10 bara (145psi) M10x1
• CC22900 BST01 - Senzor tlaka 0-5,5 bara apsolutno (80 psi)

Zapisivanje uživo MFD15 Gen2

Uz dodatnu licencu "Live Logging", vaš zaslon može zabilježiti podatke senzora u oDSS. Zatim možete preuzeti zapisnik kao datoteku na svoj pametni telefon ili računalo.

Svi senzori su zapisani u dnevnik (PAŽNJA: za OBD i UDS samo oni trenutno prikazani!). Odaberite senzore koje želite grafički prikazati.

Flex senzor goriva za etanol izravno na MFD15 Gen2

Uz dodatnu licencu za senzor za etanol, povezujete senzor izravno sa zaslonom. Trebate pullup otpornik (10K) između 5V i signala.
Sada možete vidjeti sadržaj etanola kao i temperaturu goriva i također to zabilježiti.

Can Switching i AIN forwarding

S dodatnom licencom za Can Switching i AIN prosljeđivanje možete koristiti tipke na zaslonu ili okretni gumb za prebacivanje Can Switchova i primijeniti ulazne napone vaših analognih ulaza na Can Bus.

Odaberite do osam stranica različitih prikaza i prilagodite svoj zaslon tako da najbolje odgovara vama i vašem vozilu:

• Analogni pokazivač
• Dvostruka vrijednost
• Indikator brzine
• 4-struke vrijednosti
• 6-struke vrijednosti
• Traka + dupli displej
• Okrugli zaslon
• Stupčasti grafikon (dvostruko poprijeko)
• Mjerač performansi
• Trakasti dijagram (1-6 puta uspravno)
• Jedna vrijednost

Potpuno novo s našim MFD15 Gen2 je pristup uređaju putem WLAN-a. Tako možete postaviti MFD15 Gen2 putem pametnog telefona ili računala.

S oDSS-om možete u potpunosti postaviti svoj zaslon, zabilježiti vrijednosti (potrebna je licenca), prenijeti vlastitu početnu sliku i ažurirati zaslon.

Popularno pitanje kupaca je: "Koje vrijednosti mogu tražiti od svog ECU-a". Odgovor: "SVE" - Naš MFD15 Gen2 kompatibilan je s ISO 11898-2 i SAE J2284.

Proizvođači ECU-a sami određuju koje se vrijednosti šalju preko sučelja CAN sabirnice. Ovdje je dokumentacija važna - moguće čak iu obliku DBC datoteke koja se može uvesti putem našeg DSS-a. Naravno, kao kupac možete pristupiti našem opsežnom popisu već implementiranih ECU-ova. Ukupno, ovisno o proizvođaču, moguće je pretraživati do 64 senzora.

Naravno, implementirani su i OBD2 upiti putem Can Busa (11bit/29bit). Dostupni su i specifični protokoli za vozilo poput UDS ili TP2.

Prema zadanim postavkama uključeni su:
- OBD2 - 11 i 29bit
- Ecumaster - Classic i Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 i 3

Ako željeni ECU nije na popisu, možete preuzeti ili zatražiti odgovarajući TRI/TRX u našoj bazi podataka.

Za sve VW/Audi od godine proizvodnje 2008 nudimo detaljne upite podataka po protokolu. Vrijednosti poput temperature ulja, tlaka prednabijanja, temperature mjenjača, povratnog kuta selektivnog paljenja cilindra, visokog/niskog tlaka, aktiviranja wastegate- a i mnogo više mogu se upitati i prikazati.

Unutarnji LED se može koristiti kao uklopna bljeskalica, kao i LED za upozorenje.

Kao promjenjivoj bljeskalici možete dodijeliti do 8 različitih boja i ograničenja brzine, kao i brzinu pri kojoj promjenjiva bljeskalica počinje bljeskati.

Kao upozoravajuću LED diodu možete dodijeliti minimalnu i maksimalnu vrijednost za svaki senzor (u oDSS-u putem "Senzori") i tamo također aktivirati "LED". Ako je senzor iznad maksimalne vrijednosti ili ispod minimalne vrijednosti, LED će treperiti u prethodno konfiguriranoj boji. Preklopna bljeskalica je deaktivirana tijekom vremena upozorenja.

Uključeno u svaku isporuku:

• Zaslon MFD15 Gen2
• Konektor B (6-smjerni)
• Konektor C (12-smjerni)
• 20 cm prethodno spojeni kabeli za napajanje, Can Bus, analogni ulazi, 5V i uzemljenje senzora
• igle koje ćete sami stegnuti
• dva 1K otpornika (za podizanje NTC senzora)

Bilo koji senzor se može spojiti putem šest analognih ulaza - podržavamo linearne 0-5V kao i NTC senzore.

Naši interni CANchecked Dsiplay senzori pohranjeni su u TRI/TRX datotekama prema zadanim postavkama i potrebno ih je samo povezati:

• AIN1: Senzor temperature
• AIN2: Pretvornik za temperaturnu sondu ispušnih plinova tipa K
• AIN3: Senzor pritiska 0-10 bara
• AIN4: senzor tlaka prednabijanja 0-5,5 bara apsolutni
• AIN5: nije unaprijed konfigurirano
• AIN6: nije unaprijed konfigurirano

Za spajanje možete koristiti naš unaprijed sastavljeni 4-smjerni AIN kabelski svežanj.

Ako imate odgovarajuću licencu*, možete dodatno spojiti senzor etanola izravno na zaslon putem zasebnog pina.

• CC22501 ETK01 - vanjski okretni gumb s priključnim kabelom PnP 50 cm
• CC22100 CBD08 - osmosmjerno distribucijsko čvorište limenke
• CC22902 NTC01 - senzor temperature za tekućine 1/8" NPT
• CC22903 TCC01 - tip K pretvarač 0-1250°C
• CC22901 FLP01 - Senzor tlaka 0-10 bara (145psi) M10x1
• CC22900 BST01 - Senzor tlaka 0-5,5 bara apsolutno (80 psi)

Zapisivanje uživo MFD15 Gen2

Uz dodatnu licencu "Live Logging", vaš zaslon može zabilježiti podatke senzora u oDSS. Zatim možete preuzeti zapisnik kao datoteku na svoj pametni telefon ili računalo.

Svi senzori su zapisani u dnevnik (PAŽNJA: za OBD i UDS samo oni trenutno prikazani!). Odaberite senzore koje želite grafički prikazati.

Flex senzor goriva za etanol izravno na MFD15 Gen2

S dodatnom licencom za senzor za etanol povezujete senzor izravno sa zaslonom. Trebate pullup otpornik (10K) između 5V i signala.
Sada možete vidjeti sadržaj etanola kao i temperaturu goriva i također to zabilježiti.

Can Switching i AIN forwarding

S dodatnom licencom za Can Switching i AIN prosljeđivanje možete koristiti tipke na zaslonu ili okretni gumb za prebacivanje Can Switchova i primijeniti ulazne napone vaših analognih ulaza na Can Bus.
